Aujourd’hui je vais parler encore une fois d’antennes, mais à destination des appareils portatifs VHF et UHF. Ce sera un simple quart d’onde fabriqué avec du laiton, cette matière est facile à souder à l’étain donc la fabrication est très accessible.
Plus tard je mettrais une vidéo comparative entre une antenne « stock »de chez Baofeng appelée également « boudinette ». Cependant j’ai réalisé une vidéo avec le quart d’onde qui donne des résultats probants dans une zone de réception difficile.
Avant tout il vous faut un adaptateur SMA-PL. Pour ma part j’ai utilisé un connecteur BNC provenant d’une antenne boudin de portatif 27 MHz. C’est une pièce spécifique, donc difficile à trouver, c’est pourquoi l’usage d’un connecteur PL pour cette construction sera plus adapté……
Antenne quart d’onde VHF pour Baofeng test réceptionvidéo:
Quart d’onde VHF fabrication OM (F4HOK) à 52 km du relais du Limousin (R2 sur 145.650 MHz) en réception au bord de la Glane à Nieul à 280 m d’altitude environ, entouré de collines.
Voir le site de F6EVT ICI

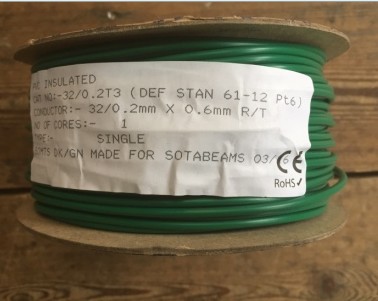

Misant sur le succès de leur fil vert militaire léger, SOTABEAMS a eu un nouveau fil de l’antenne fabriqué plus robuste.
Le fil est idéal pour une installation permanente et il est évalué pour supporter jusqu’à 1000 Watts.
Le fil a été spécifié pour donner un bon compromis entre visibilité et gestion de la puissance. Il est fourni en bobines de 50m pratique qui est suffisant pour la plupart des applications d’antenne et à maîtriser les coûts de l’expédition.
Détails ICI
SOTABEAMS livre dans le monde entier à partir de leur usine au Royaume-Uni.
SOTABEAMS Détails ICI
Le Pico Balun – un transformateur 1: 1 et une antenne au point d’alimentation Assemblée avec : 1 ou 4
Spécialiste de la radio portative SOTABEAMS a lancé son nouveau kit Pico Balun.
Ce kit facile à faire d’un transformateur d’adaptation qui peut être construit et faire soit même de la haute qualité 1: 1 balun de courant ou d’un 4:
Le transformateur est monté sur une carte de circuit imprimé qui permet une fixation facile de la ligne d’antenne et de l’alimentation.
Une impédance de mode commun de plus de 1000 Ohms de 5 MHz à 30 MHz donne une bonne réjection des courants de mode commun – l’exigence essentielle d’un balun.
Le Pico Balun est évalué à 10 Watts de puissance max et pèse seulement 3 grammes! Sotabeams ICI
SOTABEAMS est dans le monde entier et depuis leur usine au Royaume-Uni.
Bonne année 2016 et que la radio soit avec vous ! de JP F6EVT
Une Antenne « Halo » pas comme les autres par JP de F6EVT
Un analyseur puissant KC901S RF multimètre avec la fonction d’analyse du vecteur de l’antenne
KC901S est un « multimètre RF ». Il prend en charge l’analyse de réseau vectoriel de port et double analyse de réseau scalaire port, à spectre étendu, l’intensité et générateur de et de signal fonctions un instrument de poche puissant et utile à beaucoup concepteur de RF.
Caractéristiques
• -Test des fréquences allant jusqu’à 3 GHz avec une résolution et une meilleure stabilité à 1 ppm 1 Hz.
• -Mesure de Vecteur S11 avec une résolution de 0,01 de phase et d’amplitude résolution 0.01dB.
• -Avec une capacité de mesure de vecteur S11, il montre le diagramme de Smith, RL (perte de retour), les caractères de position de phase, et de la fréquence.
• Mesure scalaire – S21, il a la fonction simple S21 de fréquences dans la gamme de 100dB. *
• -Avec ses données d’étalonnage non volatiles intégrées, sur le calibrage du site est pas nécessaire si l’exécution d’une mesure qualitative. En effectuant des tests rigoureux, vous pouvez utiliser le SOL pour améliorer l’étalonnage.
• -Le champ pratique en mètres avec une large plage dynamique.
• -Construit, la fonction de la source du signal audio DDS
• -Les Datas peuvent être sauvegardés dans la carte mémoire ou d’être transférés dans le PC via le port USB.
• Affichage couleur -3.5 pouces
• vitesse de réponse -Excellente avec le sentiment clé précis, moins de 3s prêts à utiliser.
• -Les Fonctions sont stables et fiables avec l’excellente conception matériel / logiciel.
• * conformément aux paramètres techniques
QRZnow.com
IZ7LDG a créé un analyseur d’antenne qui va de 1 à 180 MHz
L’idée de créer une version tout-italienne de Analyseur d’antenne est né comme un défi. Après avoir comparé plusieurs instruments commerciaux, je décidé de construire celui qui consacre toutes les meilleures caractéristiques et après près de six mois de tests, METROVNA est né! Avec cet outil utile, vous pouvez effectuer des mesures sur les lignes RF, antennes, filtres L / C, symétriseurs, quartz, etc. d’une manière pratique et précise.
Je suis un opérateur de radioamateur, et mon objectif est de fournir un instrument de haute technologie qui est simple et outil économique. Il est l’essentiel à un amateur moderne aux prises avec le développement de systèmes de transmissions, filtres étalonnage ou tout simplement pour mesurer le SWR du système d’antenne. Un autre objectif est de rendre complètement indépendant de la présence encombrante d’un PC et de le rendre aussi souple que possible pour l’usage externe.
Avec la capacité Bluetooth ®, cet outil peut être facilement interfacé à tous les nouveaux dispositifs technologiques, tels que:
Ordinateurs portables, les PDA, les smartphones et les ordinateurs de bureau. En outre, le logiciel peut être installé dans toute plate-forme de l’ordinateur tels que Linux, Windows, Mac, Android.
Des mesures très utiles directement en dessous de l’antenne.
| Gamme de fréquence | 1–180 MHz |
| Mesurage | R, Ƶ, |X|, TOS, Affaiblissement de transmission, Phase, Perte d’insertion |
| Puissance maxi | -6dBm @ 50 Ω |
| Puissance maxi (entrée) | -70–+5dBm |
| Précision | ±2dB |
| Tension d’alimentation | 3.3V |
| Batterie | LiIon, 5000 mAh |
| Connecteur | 2x BNC |
| Software | IG/VNA, vna/J, BlueVNA… |
| Dimension | 125 x 95 x 20 mm |
| Poids | 200 g |
Construction et mise au point d’Antenne
Le samedi 21 novembre 2015 a partir de 14h00 dans notre salle de travaux pratique qui ce trouve a Gondreville, ce déroulera peut être une des dernière séance de construction et de mise au point d’antenne vhf et uhf en cours de réalisation, les personnes concernées et ou intéressées par le projet sont attendues avec l’outillage qui va bien.
F5LHJ
Source du RC F8KGZ ICI

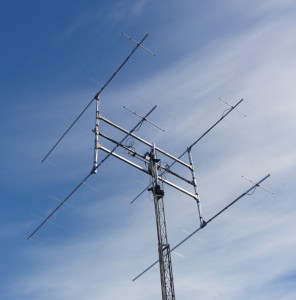

Antenne Yagi Projets 2015 par G4CQM
Derek Hilleard G4CQM vient de terùiner le travail sur son site web de projets Yagi 2015 avec l’ajout d’un élément sur longueur d’onde de conception de haute performance pour 144MHz.
Les Yagis Homebrew sont devenues très populaires pour de nombreuses raisons et Derek a posté plusieurs photos de constructions avec succès.
En raison du niveau d’intérêt aux heures de pointe deux serveurs hébergent désormais des dessins G4CQM, Etats-Unis (LA) et l’UE (Herts).
SOTABEAMS spécialiste de la radio portative a introduit un adaptateur à trappes de 100 Watt conçus pour la réalisation de l’antenne populaire W3DZZ .
Les trappes utilisent un inducteur toroïdal et le condensateur de mica argent pour une bonne performance couplée et une petite taille et d’un faible poids.
Les composants sont montés sur un circuit imprimé spécialement conçue qui comprend des points de raccordement avec l’antenne.
La conception de W3DZZ permet une utilisation facile sur les bandes 80-40-20-15 et 10 m dans une antenne de type doublet unique, ce qui rend utilisable une grande antenne portative.
Les filtres ont été introduits suite à la demandes des clients et sont vendus par paire. site Web ICI
