La nouvelle Loop ALA1530S + Imperium vient d’être installé à Bocca di Magra
Je me suis finalement installé dans Bocca di Magra la nouvelle Antenne Loop Wellbrook, bien sûr avec l’aide de Alessandro Capra, installateur d’antenne de la Maison Royale. Modèle E ‘ALA1530S + Imperium (50 kHz-30 MHz), qui a remplacé le modèle 1010 LFL (10kHz-10MHz).
Cette antenne a été amélioré par rapport aux modèles précédents, à mon avis, déjà excellente. Une sorte de l’évolution des espèces……
sur AIR RADIOAMA.
Le projet antennes THF
Quel est donc ce projet « antennes THF » ?
La station THF (> à 30 Mhz) du radio club est réactivée depuis 1 an par un noyau d’OM du club. Chaque mois, depuis Mars 2014, nous avons participé à la quasi-totalité des contests en 144, 432 MHz (1296 sur l’antenne ATV). Un certain nombre de constatations ont été réalisées par les opérateurs et nécessitant une amélioration de la station :
La position géographique du club (plateau de St Quentin en Yvelines) par son altitude permet de faire des choses très intéressantes sur ces bandes. Il est donc très intéressant de booster les performances de la station. (rappelons que beaucoup d’OM n’ont pas la chance de pouvoir être bien équipés chez eux et que la station du club représente la seule qu’ils peuvent opérer convenablement pour réaliser du trafic intéressant).
La réception de la station THF est très moyenne. On nous entend très bien mais nous faisons souvent répéter. Le TS2000 actuel n’est pas un poste idéal pour les THF (sensibilité du RX qui ne satisfait pas à l’ensemble des opérateurs), mais cela est une remarque assez générale sur les transceiver. Il manque donc un préampli pour chaque bande en haut du pylône.
La proximité de la ligne de chemin de fer apporte du QRM pas négligeable à l’approche des trains. Cela nous gêne pour les petits signaux. Des antennes plus directives ou avec un meilleur rapport avant/arrière seraient préférables.
Les antennes VHF actuelles ne sont pas montées de façon optimale. L’antenne 23 cm est HS et des travaux de maintenances sont incontournables.
En conclusion nous avons entrepris le projet consistant à :

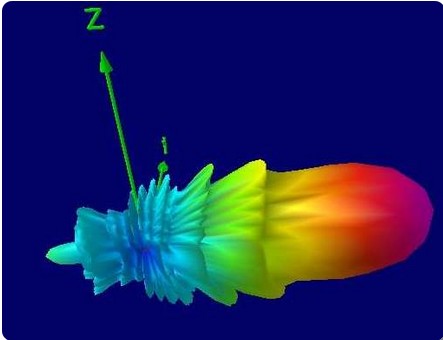

Remplacer les antennes 144MHz, 432MHz et 1296MHz par des modèles plus performants
Installer des préamplificateurs en haut du pylône……
SA555 par LY3LP.

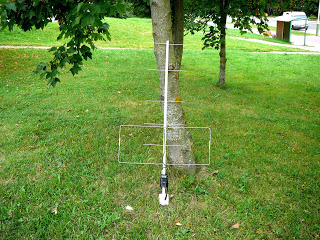

George M1GEO et Christopher G8OCV ont travaillé sur une antenne 435/145 MHz pour une utilisation sur les satellites Radioamateur.
Sur son site George écrit:
Je me suis récemment intéressé par le trafic par satellites . Je l’ai fait beaucoup de choses dans le passe-temps Radioamateur, mais les satellites ça été quelque chose à qui je me suis intéressé, mais n’a jamais fait. Je décidai de le corriger.
J’ai écouté sur mon antenne colinéaire et je pouvais entendre que sur les fréquences de liaison descendante, mais le signal reçu étais faible. Il me fallait une antenne décente. On m’a recommandé un dessin sur SA555 par LY3LP ICI .
Le problème est pour une fois que je construit une antenne de cette conception, le SWR était plus de 2: 1, je ne pense pas était assez bon. Papa G8OCV qui a construit même antenne la autour de cette conception, a réussi à obtenir le SWR inférieur, mais nous avons décidé de le simuler et obtenir les mesures correctes.
Lire l’article de George ICI
AMSAT-UK ICI
Boite de Couplage MFJ-962D Tuner III (Antenna Tuner Versa Tuner III 1.5Kw)
La classe de Technicien donne l’accès à une partie de la bande de radioamateur des 10 mètres. Ils peuvent opérer la CW, le numérique et la téléphonie. Les antennes pour 10 mètres sont petites et faciles à construire. Une antenne dipôle est une des antennes les plus faciles à construire.
La longueur du dipôle est : la fréquence 468/en MHz. J’ai fait cette antenne sur 28.3 MHz, qui ont fait l’antenne 16.5 pieds de long.
Je vous montre maintenant comment accorder le dipôle utilisant un analyseur d’antenne MFJ.
J’ai utilisé cette formule pour comprendre la correction :
Nouvelle longueur = (fréquence résonante Mesurée / fréquence désirée) * longueur actuelle de l’antenne.
Voir sur le site de F6EVT

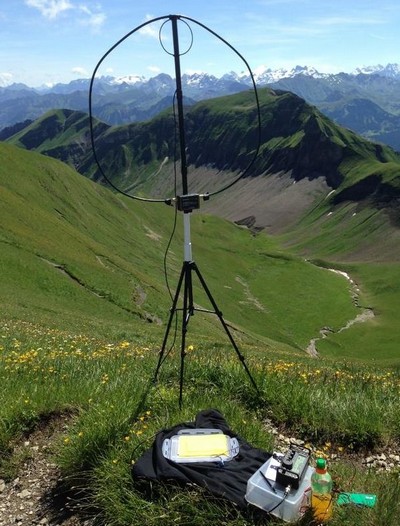

Station/P de HB9DPR
Info de F8BBL sur la liste QRP
Comment construire un dipôle de 10 mètres
Dans cette vidéo, Randy salle K7AGE explique comment faire une antenne dipôle pour la bande 28 MHz!
La classe technicien a accès à une partie de la bande Radioamateur 10 mètres. Ils peuvent trafiquer en CW, numérique et téléphonie. Les Antennes 10 m sont de petite taille et facile à construire. Une antenne dipôle est une des antennes les plus faciles à construire.
Regardez Comment construire un Antenne Dipole10 m
Voir la suite des Images sur Tweeter ICI
Présentation, à partir YouKits, le FG-01A d’une antenne Analyzer 1-30 MHZ. Ce ne est pas un kit, mais une unité entièrement assemblé prêt à l’emploi. Le FG-01A utilise la dernière technologie SMT pour fournir une unité compacte avec beaucoup de valeur.
Cet analyseur d’antenne est le plus petit (moins de 4 mesures « de hauteur) et la plus simple analyseur d’antenne à utiliser sur le marché d’aujourd’hui. Il dispose d’un écran couleur qui vous montre graphiquement la SWR et impédance de l’antenne sous test. Cette unité est à la maison est transporté vers le haut de la tour ou sur le banc dans votre Station.
Le FG-01A avec son affichage graphique couleur vous permet de composer de la fréquence que vous souhaitez utiliser et immédiatement lire la SWR et impédance de l’antenne à cette fréquence. Le FG-01A vous permet également de régler facilement la fréquence pour déterminer les points de SWR souhaitées de l’antenne. Par exemple, si vous voulez savoir les deux: une limites de votre antenne vous suffit de changer la fréquence en utilisant le gros bouton pour déplacer le graphique à 2: point 1 sur le centre de l’écran et lire la fréquence…….
Source AIR RADIORAMA ICI
Source QRZ.com/facebook/ANRPFD ICI
