Article d’Antennes dans le magazine HackSpace
L’édition 24 du magazine gratuit HackSpace contient un article de 4 pages intitulé « Fabrication et réglage d’antennes » de Jo Hinchliffe MW6CYK
Jo écrit: « Dans ce tutoriel, nous allons fabriquer une simple antenne de bricolage, et nous allons essayer de maximiser son efficacité. Nous allons fabriquer un type d’antenne appelé plan de masse quart d’onde, et nous allons il convient pour une utilisation avec un appareil LoRa fonctionnant sur la fréquence de 868 MHz.
Comme cette fréquence donnera une antenne assez petite, nous allons attacher les éléments d’antenne directement sur une prise de montage sur châssis SMA. »
« Un excellent point de départ pour aborder ce sujet complexe pourrait être de visiter le site Web de la Radio Society of Great Britain ( rsgb.org ) ou de consulter votre groupe de radio amateur local ».
Téléchargez le magazine PDF gratuit, article aux pages 88-91 ICI
Qu’est-ce que la radio amateur? ICI
Trouvez un club radio amateur près de chez vous ICI
AMSAT SA double bande Yagi
La SARL sud-africaine indique que l’antenne Yagi bi-bande AMSAT SA est maintenant disponible à l’exportation
Suite aux demandes de nombreux amateurs hors d’Afrique du Sud, AMSAT SA peut offrir l’antenne bibande Yagi à l’exportation, à la commande, par lot de 6.
C’est un moyen idéal pour un club ou un groupe d’amateurs de passer une commande et de bénéficier du partage du coût du courrier.
Détails ICI
La livraison est entre 5 et 7 jours. De nouveaux stocks arrivent bientôt. En Afrique du Sud, la Yagi peut être commandé en une ou plusieurs unités. Jusqu’à 4 Yagis peuvent être expédiés dans un seul colis au tarif Postnet to Postnet de 120 RR compris l’emballage.
Source SARL Nouvelles ICI
News Catalog MFJ Enterprises Inc. ICI
Un nouveau catalogue Radioamateur 2019 de MFJ, incluant plus de 25 nouveaux articles et un article super chaud montré ici sur la première page. Il sera bientôt chaud sur les presses, appelez pour obtenir votre catalogue gratuit aujourd’hui !
A hot new 2019 ham radio catalog from MFJ including over 25 new items and one super-HOT item shown here on the front page. Will be soon HOT off the presses, call to get your free catalog today!
Source Facebook MFJ/ANRPFD
CJ2019, 29ème édition, aura lieu le samdi 13 avril 2019
Depuis 1991, CJ est le rassemblement annuel français des passionnés des VHF, UHF et microondes.
CJ2019, 29ème édition, aura lieu le 13 avril 2019
Construire une antenne cadre magnétique
Les antennes sont disponibles dans de nombreuses formes et tailles, avec une variété de caractéristiques qui les rendent plus ou moins adaptées à diverses applications. Le pirate informatique moyen avec seulement une exposition moyenne aux HF est peut-être familier avec les antennes loop, les yagis et les dipôles, mais il y en a beaucoup plus. [Eric Sorensen] s’engage dans la voie d’une antenne à boucle magnétique à syntonisation automatique.
La construction de [Eric] est conçue pour fonctionner à 100W sur la bande des 20 mètres, ce qui influe sur les spécifications de l’antenne. La tension aux bornes du condensateur d’accord est particulièrement critique dans la conception de la boucle magnétique. dans cette conception, il sort à environ 4 kilovolts. Cela nécessite le choix judicieux de pièces capables de gérer ces tensions. Dans ce cas, un condensateur à vide variable est utilisé, évalué à un courant de pointe de 57 ampères et à une tension de pointe de 5 kilovolts.
La conception de la boucle magnétique conduit à une antenne qui est réglée sur une plage de fréquences très étroite, offrant une bonne sélectivité. Cependant, cela nécessite aussi souvent de changer d’accord pour rester sur la bande. [Eric] met en place un système d’auto-réglage pour résoudre ce problème, avec un contrôleur utilisant un moteur pour actionner le condensateur d’accord afin de maintenir l’antenne à son point de fonctionnement approprié.
Si vous ne connaissez pas les constructions à boucles magnétiques, le projet de [Eric] constitue une excellente introduction aux considérations électriques et mécaniques inhérentes à une telle conception. Nous avons cependant vu des conceptions encore plus obscures – comme ces antennes appliquées avec des techniques avancées.
Lisez entièrement l’article ICI
Le mini mât télescopique compact tactique
Les Radioamateurs qui aiment prendre leur radio à l’extérieur sont toujours à la recherche de meilleures options pour soutenir leurs antennes. Dans les régions où il n’y a pas d’arbres, les mâts télescopiques en fibre de verre sont un choix populaire.
Le « Tactical Mini » est un nouvel ajout à la gamme de mâts SOTABEAMS .
Conçu spécialement pour la radio, il combine une très courte longueur (idéal pour les bagages à main et les sacs à dos) avec une longueur utile de 6 m (19,6 ft). C’est un mât fort aussi; idéal pour supporter des dipôles de fils et des antennes verticales. Le « Tactical Mini » est fourni avec un sac de camouflage.
Le Mini tactique est susceptible d’être un choix populaire pour le trafic SOTA.
Détails ICI

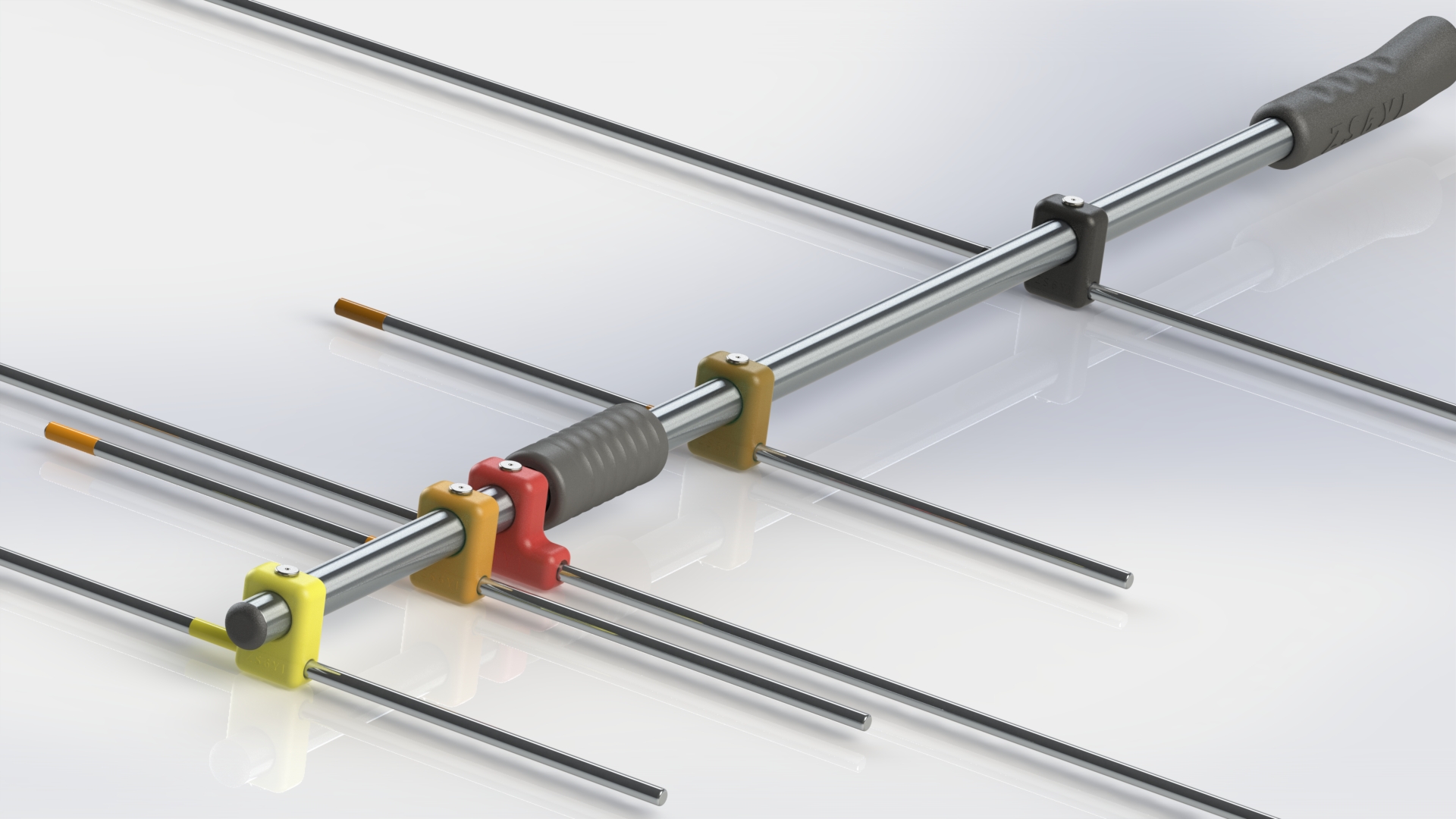

L’antenne Yagi bi-bande AMSAT SA 2 m / 70 cm est maintenant disponible
AMSAT SA a mis à disposition une nouvelle antenne Yagi bibande 145/435 MHz pour le satellite Radioamateur.
Le Yagi possède un élément unique appelé «Open Sleeve», un réalisateur très proche de l’élément entraîné. L’élément entraîné est dimensionné pour le 2 mètres. En fonctionnement sur 70 cm, le «Open Sleeve» fait partie de l’élément entraîné sur 70 cm (troisième harmonique de 2 m).
La version AMSAT SA est basée sur une conception de Martin Steyer, DK7ZB, modifiée par le regretté Larry Brown, WB5CXC. La première version Sud-Africaine était une collaboration entre Guy Eales, ZS6GUY et Gary Immelman, ZS6YI. Elle a été développé pour YOTA 2018, où les jeunes ont utilisé avec succès les satellites recevant avec des antennes d’émetteurs-récepteurs portatifs.
La structure mécanique de la version AMSAT SA a été redessinée par Gary, ZS6YI. Un étranglement autour de la flèche a été ajouté pour isoler l’antenne du coaxial et réduire l’effet du contact humain sur l’antenne. Une poignée a été ajoutée à l’extrémité de la flèche, ce qui la rend plus confortable à tenir et isole davantage l’antenne de l’opérateur. L’antenne est « plug and play ».
Aucun outil n’est nécessaire, sauf pour souder sur le connecteur en fonction de l’application. Elle est complète dans un sac de transport avec des instructions complètes. Cette antenne peut être assemblée et démontée en quelques minutes.
Pour plus de détails et pour commander ICI
Les membres de la SARL et d’AMSAT SA bénéficient d’une réduction.
Source SARL Nouvelles et Southgate News
Antenne NVIS par WB5NHL Radioamateur ICI
L’antenne NVIS (Near Vertical Incident Skywave) émet la majeure partie de son rayonnement à un angle extrêmement élevé. En d’autres termes, le lobe principal se situe entre 75 et 90 degrés par rapport à la surface de la Terre. Ceci fournira une excellente communication omnidirectionnelle sur une distance de 300 à 500 kilomètres. Les fréquences maximales impliquées seront aussi basses que 1,8 MHz dans des conditions très médiocres et atteindront 14 MHz dans d’excellentes conditions (ce que nous n’avons pas vu depuis de nombreuses années), les plus utilisables se situant entre 3,5 Mhz (80 M) et 7,3 Mhz ( 40M).
Incidence quasi verticale Skywave (NVIS) est un mode de propagation qui utilise un rayonnement à grand angle pour envoyer des signaux presque à la verticale, afin qu’ils soient renvoyés vers la Terre pour des communications très efficaces à courte et moyenne distance. Ce mode de fonctionnement le rend idéal pour les communications à l’état lors de catastrophes ou d’autres situations d’urgence. L’armée utilise des techniques NVIS depuis des décennies pour établir des communications à courte distance avec d’autres unités sur le terrain.
L’AS-2259 / GR est une antenne militaire NVIS (quasi-verticale des ondes de ciel) pour les communications à courte et moyenne portée sur les bandes HF inférieures. Il a été fabriqué au fil des années par plusieurs fabricants et, s’ils sont disponibles, ils sont généralement assez chers. Cette antenne est à peu près la même que celle du Collins 637K-1, du télex modèle 1990 et du Harris RF-1936.
Une simple antenne NVIS peut être construite comme indiqué ci-dessous. Cette conception est due au Dr. Carl O. Jelinek N6VNG (SK) . Lors de ma restructuration de cette conception, j’utilise des poteaux «cammo» en fibre de verre 4 @ pour les opérations portables EMCOMM plutôt qu’un mât en PVC. Les «cammo» en fibre de verre sont peu coûteux et facilement disponibles aux réunions Radioamateurs. J’utilise un capuchon en PVC pour ancrer les fils (comme indiqué) au sommet du mât en fibre de verre.
Avec un bon tuner d’antenne, cette antenne fonctionnera sur une large plage de fréquences, ce qui permettra le fonctionnement du système NVIS dans diverses conditions solaires.
N3OC a également une excellente description d’une antenne NVIS construction Radioamateur similaire ICI

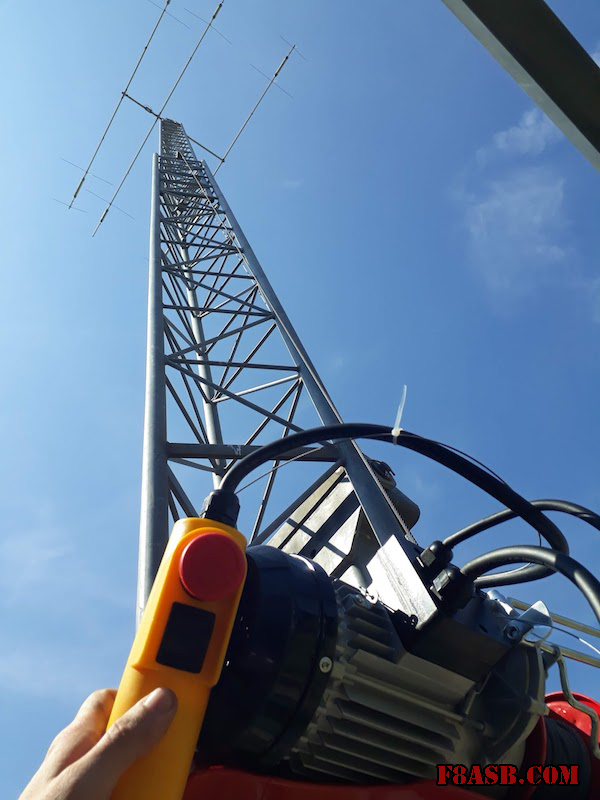

Motorisation pylône Versatower : partie Mécanique par F8ASB
Dans cet article, je décris la motorisation d’un pylône Versatower pour la montée/descente.
Le pylone est un Versatower de 12m.
Pour la motorisation j’ai utilisé un palan de type 400/800Kg…..
- Hauteur maximale (400/800 kg) : approx. : 12/6 m.
- Vitesse (avec un/deux câbles) : env. 8 m/min – 4 m/min.
- Capacité maximale de charge : env. 400 kg/800 kg.
- Télécommande de contrôle à câble.
Je l’ai acheté chez Amazon à 115,95 euro. Si vous comptez motoriser un pylône de 18m je vous conseillerais la taille supérieur.
Passons maintenant au démontage du palan pour enlever le câble métallique d’origine.
Brancher le palan et le dérouler complètement.
Il y a 4 vis à démonter sur le dessous du palan pour séparer la partie moteur du châssis.
Note:Pour le remontage les 2 vis plus courtes sont situées au milieu…..
InnovAntenna a ajouté de nouveaux modèles Yagi bibande à sa gamme bibande 70MHZ / 144MHz.
Suite au succès de la version 12 éléments de 2,4 m de long, un 15el sur une flèche de 3,3 m et 18el sur une flèche de 4,5 m ont été ajoutés pour 2019.
Prototype de la version 18el sur la tour de G8FJG
Cliquez ici pour plus d’informations ICI
HB9Q avec LFA Yagis permettent l’EME aux petites d’antenne à la station
Êtes-vous sur que le gars qui dit à tout le monde « vous travaillez le monde sur un fil et n’avez pas besoin d’un Yagi »?
Dans la plupart des cas, c’est la Yagi appartenant au gars à l’autre bout du QSO qui fait tout le travail, poussant et tirant votre signal sinon, ce QSO pourrait ne pas arriver.
Je me souviens d’il y a de nombreuses années, lorsque cette réalisation m’est venue. La première fois, j’ai installé un Yagi sur HF puis, pour la première fois, capable d’entendre et de travailler aux stations aux États-Unis avec des QSO que je n’avais jamais entendus auparavant.
HB9Q a permis à de nombreuses stations avec de très petites Yagis de trafiquer en mode EME (Earth Moon Earth). Dans certains cas, une Yagi à 2 éléments a été utilisé et dans au moins un cas, un simple dipôle.
Chez HB9Q, une antenne de 10 m est utilisée, le gain et le potentiel de cet arrangement sont donc énormes. Cependant, les capacités de cette antenne n’étaient toujours pas les mêmes qu’aujourd’hui.
Il y a plusieurs années, Dan, le propriétaire de la station HB9Q, m’a contacté pour explorer de nouvelles options d’alimentation pour le 20 m et 70 cm. Les yagis étaient utilisés au point d’alimentation, pointant dans la parabole, mais des bruits et oiseaux indésirables étaient souvent présents à la réception. Après beaucoup de discussions et de modélisations, nous avons opté pour 2 ensembles de 2 éléments LFA Yagis pour 2 m empilés horizontalement et en plusieurs phases (un ensemble horizontal, un ensemble vertical) et un LFA Yagi X-pol 7el (total 14el) pour 70 cm.
Toutes les antennes seraient montées à l’arrière et le X-pol de 70 cm pivoterait de 45 degrés afin de ne pas être dans le même plan que l’un ou l’autre des antennes de 2 m afin d’éviter les « problèmes de troisième harmonique » existant entre 2 m et 70 cm. Pas au courant des problèmes associés aux relations de troisième harmonique chez Yagis? Contactez G0KSC.
Le résultat?
Les nostalgies ont disparu, les bruits indésirables ont été réduits et la performance que vous avez vue depuis HB9Q ces dernières années. La combinaison de l’optimisation des motifs HAUTEMENT SUPPRIMÉE, de l’importance d’un élément basé sur la boucle ENTIÈREMENT FERMÉE au sein des Yagis et du « SOUS-EMPILEMENT » pour éviter les lobes latéraux en dehors de la face de la parabole fait partie du succès du projet HB9Q a permis aux petits jambons de travailler hors de la lune.
Vous avez une exigence particulière pour vos besoins VHF / UHF? Faites le moi savoir et nous pouvons travailler ensemble.
Justin G0KSC
Site ICI
INNOVAntennas ICI

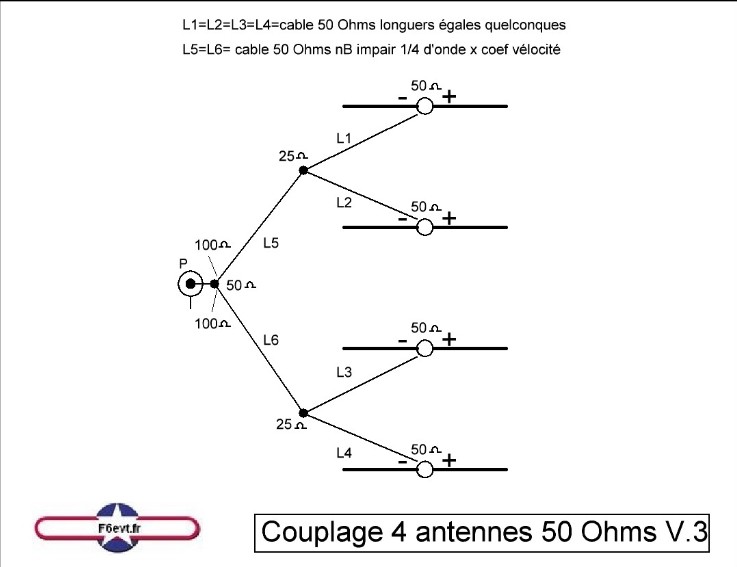

Couplage d’ antennes 144 MHz en phase par F6EVT!JP Quintin
Méthode 1
Je vais vite passé sur le traditionnel coupleur 1/4 d’onde qui est décrit sur de nombreux sites ou regardez ICI ainsi que des calculs et calculateurs sur le très bon site de F4FPJ ICI
Les lignes 1/4 d’onde dans l’air on une longueur de Lambda/4 x 0.975 (constatation après en avoir construit un bon nombre).
Méthode 2
Couplage d’antennes 144 MHz en phase …..
