Il fut un temps, dans les années 1930 et 1940, lorsque l’antenne rhombique était la reine. Une antenne remarquable dotée d’une directivité phénoménale et d’un angle d’élévation extraordinairement bas en fait l’antenne de choix pour le point à point HF liens. Voici un peu d’historique, plus une exploration utilisant EZNEC +. Antenne phénoménale!

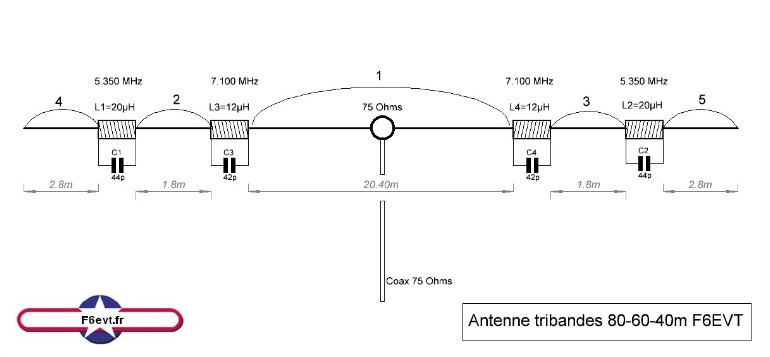

Antenne Tribandes 80-60-40m par F6EVT ICI

J’ai donc pensé à expérimenter une antenne tribandes 80-60-40 mètres à trappes comme pouvait l’être la fameuse W3DZZ mondialement connue depuis 1954.
L’utilisation du logiciel EZNEC m’a été d’un grand secours et m’a permis, entre autre, d’utiliser la fonction «Load» que je n’avais jamais utilisée . Cette fonction permet de créer ,virtuellement, des trappes (circuits bouchon). Après plusieurs tâtonnements je suis arrivé aux valeurs suivantes:

Nouveau système d’antenne pour Radioclub Radioamateur

Nous avons été ravis d’aider récemment le club Radioamateur de la « Sandringham School, Hertfordshire » (avec la permission de Roger G3SXW), en fournissant un rotateur Yaesu pour leur antenne à faisceau.

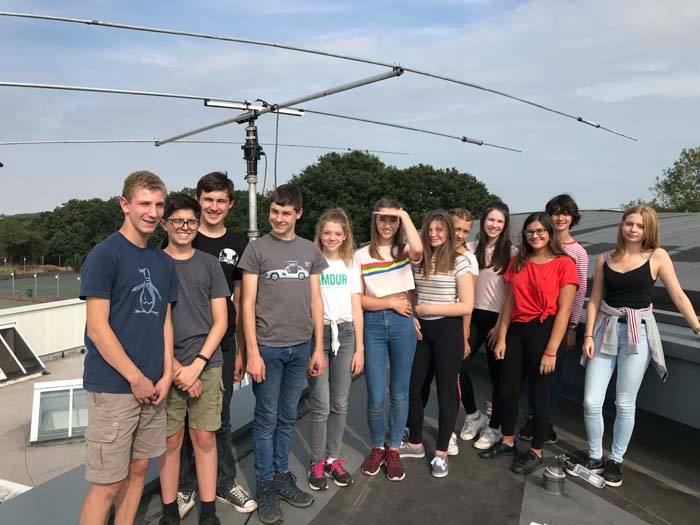

Élèves sur le toit de l’école à côté de leur poutre et de leur rotateur nouvellement érigés.

Le directeur Alan G4DJX a mis en place un impressionnant club de radio avec des élèves enthousiastes pour apprendre le hobby.

Il est bon de voir les jeunes recevoir le « bug » Radioamateur.

Mike Devereux
Directeur général Nevada
www.nevada.co.uk
www.nevadaradio.co.uk
www.ihsg.co.uk
www.ihsg.co.uk

Nouvelle Antenne Yagis Bi-bande 2m / 4m d’InnovAntennas

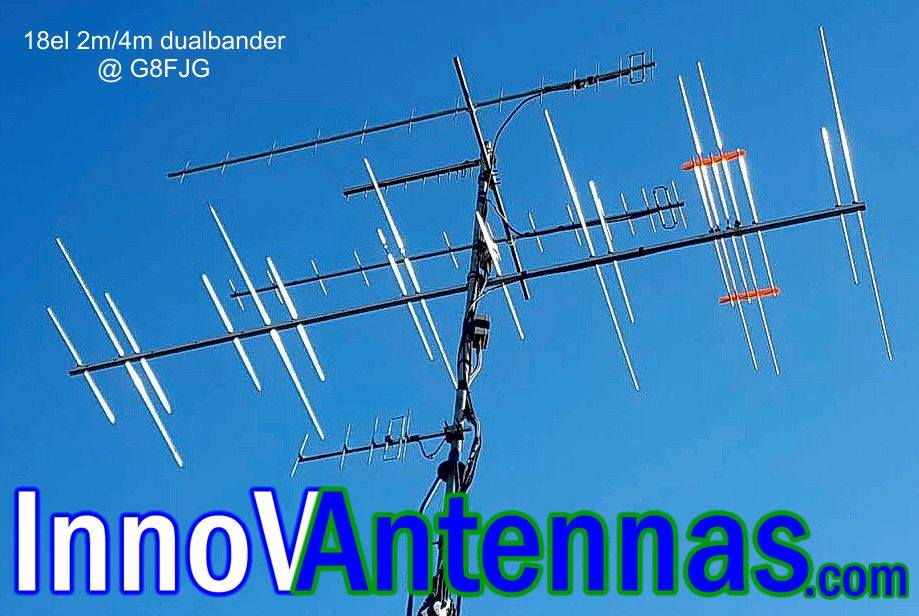

Voici notre prototype de dualbander 18el 2m / 4m en test à G8FJG. Cette antenne dispose de 7 éléments sur 4 m et de 11 éléments sur 2 m sur une rampe de 4,5 m.
La totalité de la bande de 4 m (y compris 71 MHz) peut être utilisée sur cette antenne avec la bande de 2 m de 144 MHz à 145,5 MHz. Toutes ces antennes ont un seul point d’alimentation commun.
Une version 12 éléments de 2,4 m de long (5el 70 MHz / 7el 144 MHz) est déjà en production et a très bien fonctionné cet été alors qu’une version longue de 3,5 m (6el 70 MHz / 9el 144 MHz) et le 18el seront livrables en 2019.
Enregistrez votre intérêt sur notre site Web ou envoyez-nous des ventes par courriel ICI
Site Innovantennas ICI

Voici la première vidéo d’une série d’introduction aux antennes radio. Dans cette vidéo, je touche aux fondements d’une antenne radio, soit la conversion de signal électrique en rayonnement électro-magnétique, et vice versa.

Antenne filaire

Cette vidéo de Jerry KG6HQD montre que vous n’avez pas besoin d’une antenne coûteuse pour sur les Ondes
Cette antenne est une construction amusante et bon marché avec laquelle j’ai eu un excellent succès pendant les QRP Portable en faisant du SOTA.
En tant que clause de non-responsabilité, vous devez toujours vérifier la structure de votre antenne avec un analyseur d’antenne pour vous assurer que votre application est dans les limites acceptables de la radio. Comme pour tout projet de bricolage, je ne peux pas être tenu responsable de toute erreur dans vos calculs ou variations. Veuillez donc construire cette antenne à vos risques et périls et la vérifier avec un analyseur avant de la connecter à votre radio. Je pense que vous trouverez une grande joie dans le processus de fabrication de l’antenne alors amusez-vous bien.
Dans cette vidéo, je vous montre ma célèbre antenne filaire haut-parleur vue sur mes nombreuses vidéos SOTA (Summits On The Air). Après de nombreuses utilisations sur le terrain, avec des QSO à travers le pays et dans certains DX, je me sens à l’aise de me vanter de la simplicité de la conception.

Jerry KG6HQD ICI

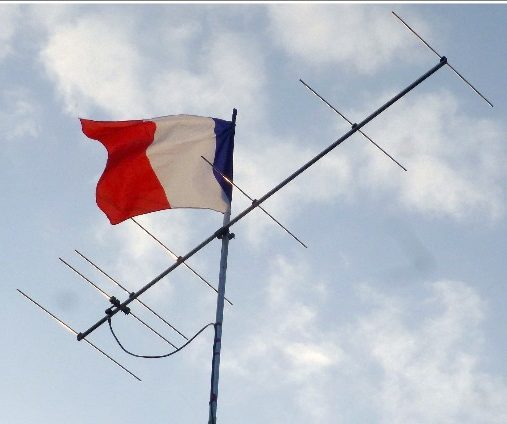

Antenne Yagi-Uda 7eléments 144 MHz 50 Ohms part1 par F6EVT!

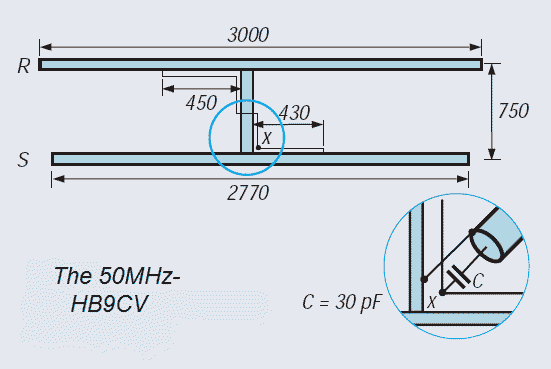

Antenne 50MHz-HB9CV

Antenne 50MHz-HB9CV

Boom 25x25mm carré-Aluminium

Éléments 12x1mm rond Aluminium

cotes en mm

Source ICI pour les détails de construction.

Nous allons, dans cet épisode, essayer de comprendre:

  • comment fonctionne une antenne,
  • comment on les fabrique et comment ont les mesures.

A la fin de cet épisode vous devriez posséder suffisamment de connaissances pour construire une antenne dans un prochain épisode, alors allons-y ! –

  • les différents types d’antennes
  • la polarisation d’une antenne – “stacker” les antennes
  • le gain de l’antenne
  • le diagramme de rayonnement
  • le rendement de l’antenne
  • logiciels de conception d’une antenne
  • l’impédance des antennes
  • les analyseurs d’antenne
  • le Rapport d’Ondes Stationnaires R.O.S
  • les appareils de mesure des antennes

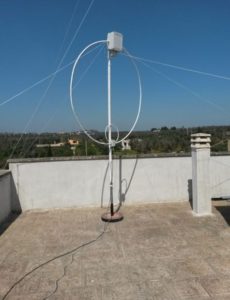

Nous savons qu’en utilisant un Boucle magnétique c’est une solution de rechange pour tout le monde ceux qui ne le font pas ils ont assez d’espace pour installer un dipôle demi-onde simple et moins cher.
L’efficacité de cette antenne est proche de celle d’un dipôle seulement si deux éléments sont pris en compte: la section du tube de cuivre et le diamètre de la boucle.
Dans le cas où nous traitons, j’ai utilisé un tube de cuivre de 22 mm, longueur ou circonférence de 6,28 mètres puis 2 mètres de diamètre . En 20 mètres son rendement est d’environ 98% (presque égal à celui d’un dipôle bien positionné la 100% de rendement), Dans 40 mètres le rendement tombe à 60%, tandis que dans 80 le rendement tombe beaucoup. Vouloir avoir une excellente performance sur 80 mètres la boucle doit avoir un diamètre d’environ 3-4 mètres et une section de tuyau de 30-42 mm. Rappelez-vous que le diamètre de la petite boucle doit être égal à 1/5 du principal.
Sans ces prémisses pratiques, sans encombrer les maths, passons à la description du projet:
J’ai utilisé un Condenseur à vide variable 10/500 pF. pour une excursion de 40 tours par minute, isolation de 10000 volts. Je me souviens qu’une différence de potentiel très élevée est créée aux extrémités du condensateur. Dans 20 mètres, avec une puissance de 1000 watts, vous avez un ddp d’environ 9000volt. Alors que dans 40 mètres avec seulement 500 watts, vous aurez un ddp de 10000 volts. Par conséquent, veillez à ne pas dépasser ces limites afin de ne pas endommager le condenseur avec des décharges internes.
J’ai utilisé un motoréducteur 12 volts de 7 tours par minute; un potentiomètre 2kΩ: de zéro à 2kΩ en 10 tours; un engrenage en acier avec un rapport de 1: 4 (voir www.conrad.it art. 231754 et art. 231797); boîte étanche, 30 X 22 X18 cm……

VK3VT présente sur NERG NEWS un article traitant de trappes à double couches.
D’après un article de W8NX ICI

Voici la traduction libre de cet article.
Une autre conception de trappes pour un dipôle de 40-80-160 mètres a été développée par A.C. Buxton W8NX.ICI
On prétend que ce ‘Super Trap’ a un Q plus élevé et une tension de claquage plus élevée (capable de gérer des puissances jusqu’à 1 KW) par rapport aux trappes coaxiales N3GO conventionnels. Cette conception utilise une bobine ‘double couche’ faite d’un conducteur central de câble RG58 (avec toutes les tresses enlevées), et repose sur la capacité inter-enroulement de la bobine double couches pour faire résonner les trappes. Tout d’abord,
une bobine à une seule couche est enroulée sur un mandrin (A à B), puis sur une seconde bobine est enroulée sur le premier (C à D), en suivant les rainures. La fin de la première bobine (B) est connectée au début de la seconde (C). Les extrémités restantes A & D se connectent à l’antenne…… de la traduction de l’article faite par F6EVT.

Antenne Halo pas comme les autres 144 MHz

Début 2014 je vous présentais 2 articles concernant des simulations d’antennes « Halo » l’une carrée l’autre circulaire.
http://www.f6evt.fr/halo-144-mhz-part1.pdf
http://www.f6evt.fr/halo-144-mhz-part2.pdf
Je me décidais enfin en Décembre  2015 a en fabriquer une : le modèle rectangulaire.
Je voulais donc fabriquer une antenne robuste, débarrassée de son Gamma Match, facile à construire et surtout reproductible. Il fallait également réfléchir à un système « tout à lamasse ». Cette antenne pourrait tout à fait convenir pour une application « Balise Omnidirectionnelle ».
J’ai donc retravaillé les dimensions de l’antenne afin d’utiliser des tubes de cuivre de
12mmtant pour la partie rayonnante que pour le système«Hairpin» (épingle à cheveux) appeléaussi Bêta Match……. sur le site de F6EVT

  • Antenne Halo Partie 1  ICI
  • Antenne Halo Partie 2 ICI
  • Antenne Halo Partie 1 ICI

Source sur le site de F6EVT ICI



Splitter-Combiner-wilkinson ICI par F6EVT

                                                                 Crédit Photo F6EVT

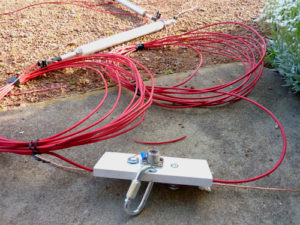

Fabrication d’une antenne Filaire W3DZZ (40-80m)

Une antenne simple à réaliser et efficace.
Il y a quelques temps, alors que je venais d’obtenir ma « F4 », mon copain Pierre (F1NNE) m’avais donné de vielles trappes à rénover pour que je puisse trafiquer sur 40 et 80m.
Jusque là, je n’avais pas eu le temps de me pencher sur le problème. Voilà qui est fait, je décide d’attaquer ce petit chantier.Il consiste donc à rénover ces 2 trappes qui viennent d’une vielle W3DZZ du commerce. Comme à chaque fois, pour remettre des trappes en état, on commence par les démonter puis on sort la brosse, la paille de fer et le papier de verre. Enfin on remonte ses manches et on use de l’huile de coude. On se débrouille aussi pour remplacer la visserie d’origine qui n’est plus en état. Ensuite, il n’y a plus qu’a remonter le tout.
Voici sur ces photos, le résultat du nettoyage et de la désoxydation d’une trappes…… sur le site de F4HTZ
