Le trafic en 50Mhz est très intéressant et nécessite peu de moyens. L’antenne que je vous propose prend peu de place. La polarisation est omnidirectionnelle mais en polarisation horizontale ! Celle ci fonctionne à merveille,
Nomenclature :
- 1 Tube carré alu de 1 m et de 20x20mm ( non recoupé)
- 2 Plats alu de 1 m et de 20mm de largeur pour 2mm d’épaisseur (non recoupés)
- 2 Cornières d’angle droit de bonne épaisseur, 120x120mm et de 20mm de largeur
- 1Tube alu de 10v12 et de 420mm de longueur
- 1 Plaque coupe circuit alu de 60x16mm
- 1 socle SO239
- 1 ¨laque alu de 100x70mm et 2mm d’épaisseur
- 1 Boite de dérivation
- 2 Colliers sanitaire pour tube de 10×12
- 1 Plaque de plexiglass de 180x100mm et 10mm d’épaisseur
- 1 Cornière d’angle droit de 70x70mm et 70mm de largeur et de bonne épaisseur( elle servira pour fixer l’antenne au mat)
- 410mm de Coaxial RG 213 ou RG8u
- visserie et ou rivets à la convenance de chacun…..
sur l’ARA 35 et les Photos de la réalisation de F4FRG

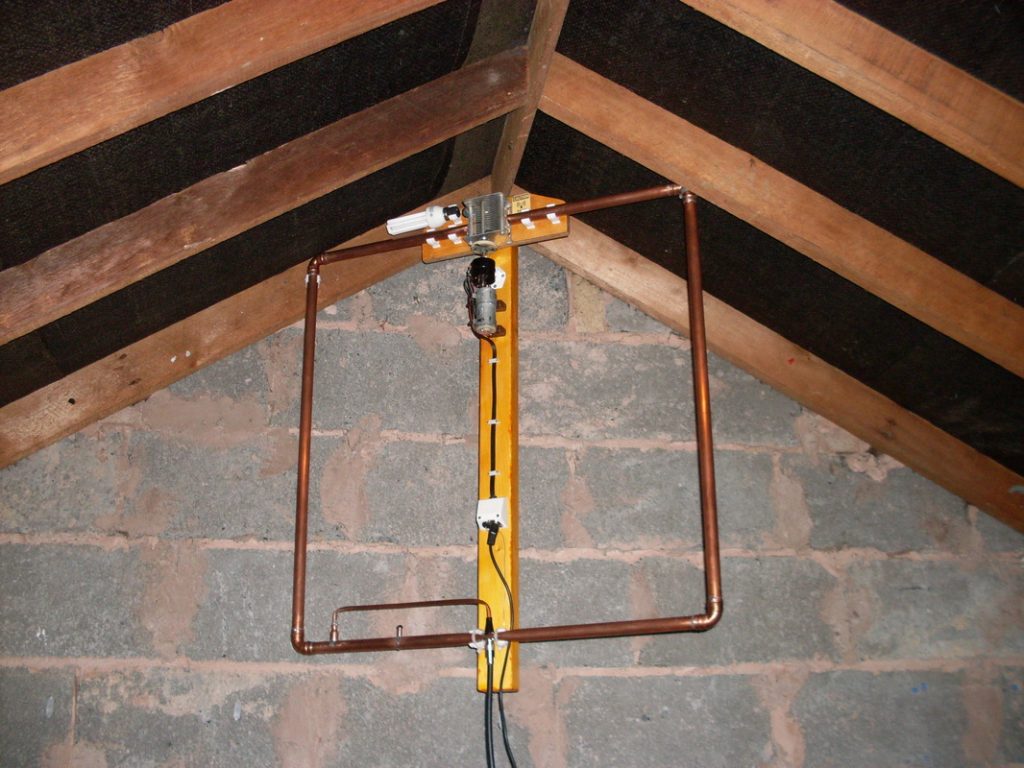

Cette antenne couvre les bandes de 20, 17, 15, 12 et 10 mètres et est faite d’une seule longueur de 3 mètres de tube de cuivre 22 mm coupé en 4 morceaux de longueur égale et jointe dans les coins par des coudes de 90 degrés. Certaines compétences en plomberie sont nécessaires ici que vous aurez besoin d’utiliser une lampe à souder avec de la pâte de soudure de plombiers et de la soudure donc n’essayez pas cette partie si vous n’avez pas la confiance requise et l’équipement. Les images ci-dessous montrent l’histoire complète à chaque étape de la construction.
Le condensateur de réglage à grande échelle utilisé est un très vieux type 200pF + 200pF, mais les ailettes fixes sont connectées en série, les aubes mobiles ne seront pas connectées du tout, donc la capacité peut varier d’environ 7pF min à 100pF max. La capacité minimale est importante car c’est elle qui détermine la plus haute fréquence à laquelle la boucle peut résonner. Le tube situé du côté opposé à l’allumette gamma est marqué au milieu, puis le condensateur d’accord placé et une quantité égale coupée pour s’adapter exactement au condensateur d’accord utilisé de sorte que des connexions directes peuvent être faites. Les dimensions du jeu gamma sont très critiques afin d’obtenir un bon accord sur chacune des bandes recouvertes, il est fabriqué à partir d’un tuyau de chauffage de 8 mm….. sur QRZ.now

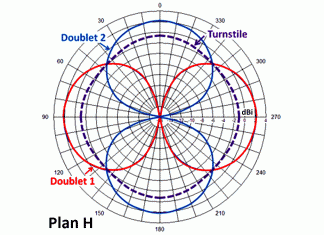

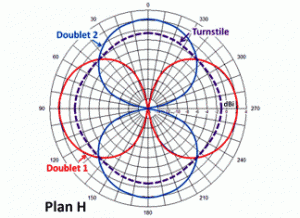

L’antenne “Turnstile” ou antenne “Tourniquet” est connue pour son utilisation en liaison satellite grâce à sa polarisation quasi circulaire dans le plan vertical. Elle peut aussi être utilisée pour des liaisons terrestres en polarisation horizontale avec un diagramme quasi omnidirectionnel. Nous allons nous intéresser à cet usage en examinant deux méthodes pour obtenir l’omnidirectionnalité. Télécharger ICI
Source F6KRK ICI
Bienvenue dans notre domaine d’activité de la technologie d’antenne NUXCOM ICI
Nous livrons des pièces d’antenne et des accessoires pour radioamateurs depuis 2005. Nous nous sommes spécialisés sur les kits d’antennes pour antennes Yagi conçus par Martin Steyer DK7ZB. Martin a développé la technologie d’alimentation de 28 ohms et 12,5 ohms et qui l’a rendu populaire. Avec cette technologie d’alimentation, il est maintenant très facile de construire des antennes Yagi maison pour un grand nombre de bandes Radio amateur et plus encore.
Nous avons commencé à construire des antennes DK7ZB en 1999 et avons été impressionnés par la performance de ces antennes. Mais il y avait un problème – il n’était pas facile de rassembler toutes les pièces nécessaires pour la construction. Toutes les pièces ne pouvaient pas être achetées au magasin de rénovation. Certaines pièces spéciales ont été nécessaires pour faire une construction rubust. L’idée d’entreprise de nuxcom.de était, pour offrir toutes les pièces nécessaires pour la construction d’auto d’une main, dans le jambon-prix. Donc collection de toutes les pièces était très facile et rapide.
BOLPA-10 A Super Wide Band, haute performance Log Matrice de dipôle périodique (LPDA) – 14MHz à 30MHz Optimisée avec un boom de 7,7m de long pour toutes les bandes de Radioamateurs!
Tous les InnovAntennas LPDA sont conçus en utilisant les techniques les plus récentes d’optimisation informatique et sont largement conçues et construites , bien que des exemples tels que cette bande optimisée pour cette Log périodique Dipole Array (BOLPA) qui a eu ses performances très optimisées pour des bandes Radioamateurs pour la performance qui n’est pas la Caractéristique d’une LPDA typique.
Le BOLPA-10 dispose de 10 éléments placés dans une configuration de flèche double-flèche / double alimentation où 2 x 1,75 » boom carré double les lignes d’alimentation et les flèches. Le point d’alimentation dont l’impédance est de 50Ohm avec un simple balun qui peut être installé entre le câble coaxial et l’antenne pour une installation facile.
Le BOLPA-10 fournit d’excellents résultats constants pour la gamme de fréquence qu’elle couvre et le nombre relativement limité d’éléments installés sur sa flèche très courte. Pour plus de détails …….
RÉSULTATS EXCEPTIONNELS DE CETTE NOUVELLE CONCEPTION pour 2017!
Nos clients donnent des chiffres de ROS qui ne dépassent pas 1,3: 1 pour l’un des groupes Radioamateurs. De plus, le BOLPA-10 est conçu pour offrir un niveau exceptionnel de gain avant et de rapport avant / arrière (F / B).
POURQUOI LE BOLPA-10 Fonctionne-t-elle BIEN?
Les log périodiques sont généralement produites au moyen d’une calculatrice plutôt que d’être spécifiquement optimisées par bande et par conséquent, les courbes de performances et de ROS varient considérablement en fonction de leur plage et leur performance optimale. L’InnovAntennas BOLPA-10 a consacré des centaines d’heures d’études pour optimiser à la fois le ROS et la performance dans les sections de bandes désignées Ham Radio, ce qui a permis d’obtenir des performances exceptionnelles en mono-bande.
La SDR ANTENNA, 6 BANDES PERFORMANCE SIMULTANÉE!
Le BOLPA-10 est doté de toutes les bandes actives utilisable à tout moment, ce qui complètera le SDR Tranceivers plus sophistiqué, jusqu’à 6 tranches sur 6 bandes différentes (20m, 17m, 15m, 12m, 11m, 10m). Avec ce bon équipement, vous pouvez même transmettre sur l’un de ces groupes tout en écoutant sur les 5 autres bandes en même temps!
Voici quelques-uns des avantages de la conception mécanique:
- Raccords en acier inoxydable de qualité marine *
- Alimentation intégrée / rampe pour une efficacité maximale, une charge minimale du vent
- Moulin fini pour les plus hauts niveaux de précision et de performance
First-of-kind ‘Band Optimized’ LPDAs par G0KSC
Source Site Web Innovantennas.com ICI
Un balun est un MUST pour les dipôles ou antennes similaires quand ils sont alimentés avec des câbles coaxiaux. De nombreux relient le conducteur central du câble coaxial à un côté du dipôle, et le bouclier à l’autre. Faux!
Du point de vue RF, le blindage peut être modélisé en deux conducteurs, le blindage interne (le bouclier réel, c’est-à-dire la terre) et le blindage externe, qui est vraiment loin d’être broyé. De cette façon, votre dipôle possède 3 bras, les deux du dipôle et le blindage du câble coaxial (face externe).
Plusieurs fois le coaxial est trop long qui représente une haute impédance et un faible effet sur le dipôle, mais d’autres, il présente une faible impédance et rayonne. Cela peut provoquer de graves réactions RF dans la cabane, les problèmes TVI, entre les lobes vraiment pauvres et la directivité dans le modèle dipôle.
Pour éviter tous ces effets, un balun est nécessaire. Un balun n’est qu’un transformateur RF. Vous pouvez construire votre propre balun, est assez facile. Utilisez une barre de ferrite d’un récepteur AM ou mieux, un tore. Tourner toutes les bobines en même temps et les connecter correctement comme vous pouvez le voir dans le diagramme ci-dessus. Le balun le plus commun pour un dipôle est le 1: 1 (celui à gauche), mais un balun 4: 1 peut être utile aussi pour les antennes filaires.
Faire six tours de fil autour du tore et garder tous les fils parallèles entre eux. C’est un processus facile qui peut être fait en quelques minutes. Utilisez un fil en fonction de la puissance que vous allez utiliser. Faites attention au tore que vous utilisez. Utilisez uniquement un bon tore RF. De nombreux excès de toroïdes proviennent de sources d’alimentation de commutation ou d’équipement de téléphonie et ne sont pas utilisables dans la gamme HF. En cas de doute, tester le tore. Utilisez une charge factice (50 ohms pour 1: 1 et 200 ohms pour le balun 4: 1) et connectez-la à la sortie.
1: 1 balun diagramme de câblage
Connectez votre émetteur-récepteur à l’entrée avec un SWRmètre et vérifier le balun sur les bandes que vous allez l’utiliser pour. Vous devriez voir un 1: 1 SWR clair sur toutes les bandes. Si vous ne voyez pas 1: 1, est possible, le tore ne convient pas pour l’utilisation de HF, ou vous avez fait de mauvaises connexions entre les bobines. Les astérisques sur le dessin représentent le début de la bobine. Ils doivent tous être tournés dans cette direction précise ou le balun ne fonctionnera pas.
4: 1 balun diagramme de câblage
Je ne peux pas vous assurer que le balun fonctionnera avec toute la puissance que vous utiliserez. Pour un maximum de 100 watts, il ne doit pas y avoir trop de problème avec n’importe quel bon fait balun, mais une plus grande puissance exigera un autre type de toroïdes ou barres de ferrite. Si vous avez fait votre balun avec une barre de ferrite, n’oubliez pas que toutes les bobines sont tournées sur la même barre! Un câble ruban dénudé peut être très utile pour QRP, et le fil isolé de cuivre pour des niveaux de puissance plus élevés.
Jouant avec mon balun tout premier j’ai appris un dipôle HF BESOIN d’un balun. Si vous n’avez jamais utilisé un balun, construisez un et jouez avec lui, vous serez aussi surpris que moi!
Source EA4EOZ ICI
Cliquer sur l’image pour l’agrandir et voir les détails
Informations sur le produit « Moonraker Whizz Fouet BNC antenne QRP HF / VHF / UHF »
Le Moonraker Whizz Fouet QRP est une mini-antenne QRP réelle, accordable sur une gamme de fréquences de 80m à 70cm bande et max. 10 watts de puissance d’émission. Mais il est également une antenne de réception Ondes Courtes idéal pour les récepteurs du monde, les scanners de radio, large bande récepteur, etc.
A l’extrémité de transmission de 3,5 à 450 MHz et max. 10 Watt
A la réception de 60 kHz à 500 MHz – Réglage définissant le meilleur résultat (S-mètre ou le résultat d’ écoute)
Livré : le Moonraker Whizz Whipp QRP avec une antenne télescopique BNC qui a une longueur maximale de 130 cm. Le contrôleur d’accord dispose de 47 paramètres. Le réglage est divisé en résultats pour chaque gamme de fréquences.
La bande de mètriques en utilisant naturellement l’antenne avec une prise BNC fourni qui est accordé seulement une très faible bande passante, même avec « un travail de précision»sur 80m, le SWR est influencé même par un léger changement de la position de l’antenne.
Ici, vous devriez peut-être réfléchir à l’utilisation d’un petit de construction avec du fil de bricolage pour des antennes plus longues = Résultats de la meilleure coordination dans les bandes supérieures.
Sur les bandes HF plus élevé un accord est toujours mieux et plus facile . Comme plus d’informations, nous vous recommandons le fichier PDF de RADCOM.
Destiné à un usage intérieur uniquement !
Le Whizz Fouet est un soi-disant une antenne intérieure et qui ne convient pas pour le montage extérieur, car ils ne sont pas assez imperméable à l’eau et le bouton dépend de gamme de fréquences aussi nécessaire souvent pour un réglage.
Pour les fans de QRP et les auditeurs en ondes courtes!
Le Whizz Fouet est fait pour les émetteurs-récepteurs HF, tels que le Yaesu FT-817ND – presque plug and play. Le max. La puissance de transmission est de 10 Watt AM / CW / SSB. Mais même pour les auditeurs en ondes courtes est le Fouet Moonraker Whizz antenne réelle à considérer:
- Extrêmement compact (voir photo) monté avec peu d’effort
- « Rassuré récepteur roadkilled » par sa bonne sélectivité
- Dans certains cas, mieux que l’antenne active à large bande parce que le bruit inférieur.
- Idéal pour les tests Prouvez propres conceptions d’antenne
- Réflexions sur Whizz Fouet QRP
Antennes comme la Whizz Whipp c’est pas une antenne miracle, mais on peut souvent se le demander . Positif et négatif. Il devrait être clair, ce n’est qu’un dipôle radiateur de 130cm et une Antenne accordable, même jusqu’à 80 mètres. Au VHF et UHF devrait être une pensée sur l’utilisation de l’autre antenne de plug-in, ou vous devriez ici expérimenter avec différentes longueurs de radiateur. Jamais le Fouet Moonraker Whizz est une solution d’antenne pour les expérimentateurs qui voient de bons résultats bien que quelque chose ne fonctionne pas, c’est juste comme ça. Pour celui qui manipule, devrait plutôt rester loin de ces antennes.
Le Whizz Fouet ne nécessite aucun contrepoids, peut être expérimentalement mais – la fréquence sélectionnée – Lambda Clamp 1/4 long fil.
Source FunkTeknik ICI

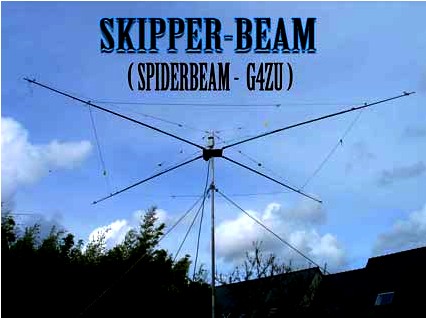

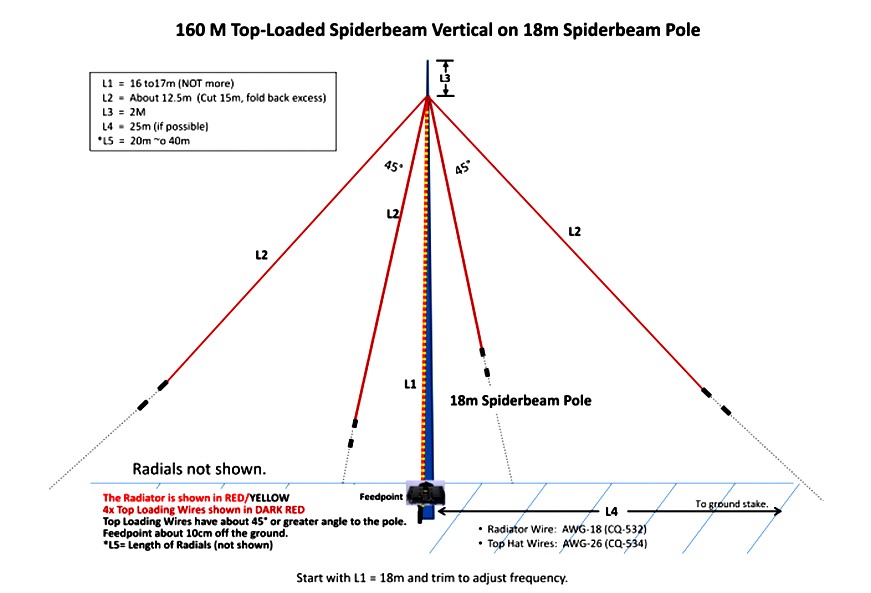

Antenne SKIPPER-SPIDERBEAM -G4ZU Mono bande (11mètres)
Grâce à Dick BIRD (SK), nous pouvons maintenant pratiquer notre DX préféré avec une « toile d’araignée »… La Spider !(Araignée)
C’est une antenne qui se présente sous la forme d’une toile d’araignée (un peu comme un grand sèche-linge du jardin de type parapluie) et qui est remarquablement efficace. Elle à un gain de 5 dB et un rapport av/ar de 25 à 30 dB.
Voir la Description dans un PDF de l’auteur ICI
…..
La Maluca est une antenne qui fut à la mode dans les années 60.
Elle est simple à construire et ne prend pas tellement de place.
Elle est composée de deux brins. Un, qui est rayonnant, l’ autre, est directeur.
Voir les dimensions ci-contre:
L’écartement entre les 2 brins doit être impérativement de 1,72 m.
Le delta match est constitué de 2 fils de 22 cm comme sur le schéma.
Ce dernier attaque une twinlead qui aura une longueur de 23,42 m.
Il serait intéressant d’essayer un Balun 4/1 ou 6/1 et descendre en coax.
Si vous ne possédez pas un mesureur de champ,construisez ce petit montage.
Branchez dessus une antenne de récepteur à transistors.
Cet appareil rudimentaire sera suffisant pour détecter un minimum de champ produit par cette antenne.
Info: FO3RJ/F5AD ICI
L’espace sur le toit laissait aller, après le montage du chevalet de ma deltaloop tribande, il n’a pas été tellement avec les frontières sur le toit avec la proximité …. trop près!
Ainsi, en plus de la GP inévitable de 144/430, j’étudiais un système , afin d’avoir une certaine directivité en 144 MHz avec du gain.
Une expérience d’un constructeur d’une Quagi 7 elts. longue de 3 mètres et des résultats tout simplement incroyable.
Je veux à peu près les mêmes résultats, mais avec une autre antenne.
En parcourant les différents textes et d’ innombrables magazines du commerce, je suis tombé sur une quad 5 elts.
Les caractéristiques nécessaires à l’ installation (plus légère et plus court) et le texte avec des caractéristiques électriques intéressantes.
Le résultat, c’est«un hybride de tous les textes que j’ai lu et prendre un peu ici et un peu de là », mais finalement ce qui compte et cela fonctionne ou non?
Le détail de cette antenne, qui à mon avis est intéressant, dans le système que j’ai pris pour assembler les éléments, tous réglages séparément, afin d’obtenir le meilleur résultat possible et permet à l’antenne de tester toutes les optimisations possibles.
Nous partons de la flèche, qui sont deux pièces de chaque 1 de diam.20 mm. et 18mm aluminium.
Les deux parties sont maintenues ensemble par une paire de vis auto-taraudeuses en coupant la tête, dans l’ensemble, les termes et diam.20 mm puis bloqué avec une bande métallique de dimensions appropriées.
Le boom, dans mon cas, la récupération est le tube immense rond dans ma cave , mais si vous faites tout l’image est plus « facile ».
Les éléments sont en pleine tige de diamètre 6 mm (ancienne gloire radiale Fracarro) et un diamètre de 8 (interno 6) tube en aluminium.
Procéder à la construction des éléments: la proportion de la tige diam.6 servira de partie longue à l’élément, tandis que le diamètre de 8 aux angles. Les 12 cm de long de diam.8 sera coupé autant que les angles qui composent les éléments que vous voulez construire (dans mon cas, 20) tous égaux et tout courbé « très attentivement pour un » objectif « exact. La résultat sera en cm angulaire 6 x 6.
Les tubes seront tous coupés transversalement environ sur 1 cm formant un emmanchement élastique, puis serrer les extrémités avec des pinces métalliques et à l’ intérieur ou sera logé un diam de tige pleine de 6 pré-coupé.
Le mécanisme d’assemblage sera «dans sa simplicité» et de la robustesse et la durabilité extrême, assuré.
Cette méthode, comme mentionné plus haut, quitte l’ antenne la possibilité «d’expérimenter, tout type de configuration différente.
Ensuite, le rectangle ainsi formé (en fait, ne sont pas des éléments images!) Sont reliés à l’essor et à partir à travers les tuyaux isolés
PVC dia. 20 mm, une longueur suffisante pour accueillir seulement 2 côtés de la boucle. Dans mon cas , les articles ont été placés horizontalement, à l’ exception de l’élément radiateur qui forment un carré.
Le pouvoir de choix de cours: dans mon cas, sera à la verticale.
Le radiateur sera ouvert sur un côté et façonné de manière accueillir la charge (les contacts doivent être très courts).
Les supports pour les éléments sont un peu laborieux à réaliser, mais pour ceux qui ont de machines à souder spécial ou ne connaissent pas ami obligeant équipé pour les soudures métals, une perceuse et scie à métaux sont reste la seule solution.
Les tubes, coupés plus « de 5 cm. Par rapport au côté de l’élément que vous préférez, sont percés diam. 5,5 mm à l’élément de hauteur qui devra aller à l’ intérieur et il sera nécessaire puis couper transversalement dans la même tête tube à la hauteur du trou forment une boucle élastique qui fermera avec un collier en plastique, après avoir ajouté à l’article. Environ la moitié du tube en PVC insert à l’ intérieur d’ un tube en aluminium avec un diamètre qui peut légère pression et environ 15 cm de long.
Cela permettra de ne pas déformer le tube lorsque nous procédons à la fixation ainsi formé des montants sur la flèche.
Les montants seront fixés à la flèche à travers le support d’aluminium 120 x 60 mm, épaisseur de 3 mm., Percé de telle manière à tenir les pinces métalliques (2 pour chaque tranche d’environ 100 mm) qui soutiendra l’ élément, et 2 autres trous mm diam.7. qui servira à transmettre
cavaliers de diam tige filetée. 6 construites à temps et plié toujours « très attentivement », de préférence à chaud.
Une fois le tout à prospérer, pour donner une «équipe» générale.
Pour étalonner les éléments à la fréquence de fonctionnement plus « conforme à l’OM, va desserrer les attaches métalliques sur les angles des éléments et se déplacer vers l’ intérieur ou vers l’ extérieur en fonction des éléments nécessaires.
En fin de compte le résultat est mécaniquement très robuste avec la possibilité de plaisir à chercher les points d’espacement optimal entre les éléments, ou un accord séparément.
Interposant un morceau électrique de 36 cm par 75 Ohm entre l’élément
Câble Radiant et chute à 50 ohms.
Mesures: H (haut), L (long), mesurée en cm.
BOUCLE
RIF l 62,8 cm h 54 cm (x 2) SPZ da RAD, 57 cm
RAD l 55,2 h 52 (x 2) SPZ da DIR 1, 36,5
DIR 1 l 53,2 h 45,3 (x 2) SPZ da DIR 2, 36,8
DIR 2 l 53,2 h 40 (x 2) SPZ da DIR 3, 52,2
DIR 3 l 53,2 h 35,5 (x 2)
L’antenne construite et de l’ espacement de telle sorte que j’ai obtenu, a donné de très bons résultats à la fois en émission et en réception.
Ne sera certainement pas une antenne avec de grandes performances, mais dans les directives sur le terrain pour les petites VHF je suis sûr qu’il donnera toutes les grandes satisfactions.
Source IK4DCS ICI
