En parcourant le Web, j’ai trouvé le site de F1LZR avec des montages très intéressants pour ceux qui bricolent encore un peu du fer à souder!
- Électronique à réaliser soi-même
- Dossiers techniques pour s’informer
- Boutique
- Divers
Voir le site ICI
Un anémomètre est un appareil qui permet de mesurer la vitesse du vent. C’est très facile de construire un anémomètre à coupelle, et de mesurer sa vitesse de rotation au moyen d’une carte Arduino et d’un capteur approprié.
L’anémomètre
J’ai construit un anémomètre à coupelles rudimentaire constitué de 3 petits bols de plastique (de forme vaguement hémisphérique) fixés à l’extrémité de 3 légères tiges de bois. L’extrémité opposée des tiges de bois est fixée à un axe de rotation: quelque chose qui tourne facilement (dans mon cas: un ventilateur d’ordinateur n’ayant plus de pales)……
Dans le précédent article sur la chute de RF nous avons vu comment les câbles qui rayonnent implique non seulement des problèmes potentiels dans la transmission (choc, bouleversé, antennes inefficaces), mais aussi de recevoir. Très souvent, ce type de problème se pose virtuellement « aveugles », à savoir confier la vérification de la réussite ou l’échec d’une tentative de solution au sentiment personnel (disparition des effets évidents) ou, pire encore, le compteur SWR – un instrument qui n’a rien à dire environ. Pour obtenir des solutions les plus efficaces est certainement préférable d’utiliser un outil spécial, qui permet de détecter avec certitude le problème de l’existence et mesurer l’ampleur: un RF ampèremètre.
Le régime
Le RF ampèremètre est un outil de la prise de conscience que simple et pas critique pour être vraiment abordable pour tout le monde….
 |
La première partie sera consacrée au multimètre:
Obligation de s’enregistrer jusqu’au 26/01/2016/ à l’adresse ICI . Entrée libre pour membres de LARU et LTE. Non-membres: contacter ICI .SSource LARU ICI |
J’ai réalisé une charge 50 Ω de 500 watts à partir d’une charge ligne plate faible ROS DICONEX et une carcasse d’un ancien ampli 27 MHz.
La charge DICONEX peut se trouver sur Ebay pour une vingtaine de Dollars….. sur F6KCZ
Dans cette vidéo, nous vous apprenons a utiliser un Multimètre.
Tout simplement. le multimètre est l’outil INDISPENSABLE pour manier l’électricité !
Kit Analyseur d’impédance vectoriel AQRP VIA par K5BCQ
Je discutais avec F4GRT à propos de l’analyseur de réseau scalaire de G4NQX en me disant que ce serait bien si quelqu’un comme K5BCQ pouvait en proposer un kit. Je suis donc allé sur le site de Kees et ô surprise!
Ce n’est pas un analyseur de réseau mais un analyseur d’impédance, cela-dit les caractéristiques sont très sympas et le prix de 73 USD écran couleur LCD compris très très raisonnable. Il faut ajouter à ça la carte Discovery programmée pour 20 USD et les frais de port vers l’étranger de 26,50 USD, soit en tout moins de 120 $US. C’est le kit numéro 25 sur la page de Kees K5BCQ.
Le design est de W8NUE qui utilise la même base de travail que les SDR2GO, modem numérique NUE-PSK et STM32-SDR avec un micro-contrôleur STM32F407 Discovery boards. En bref les points forts :
- Mesure des tensions (V) et courants (I)
- Calcule de Z (impédance complexe), Y (admittance complexe), k (pour les français ρ, coéficient de réflexion), RL (Perte en réflexion), VSWR (ROS ou Rapport d’onde stationnaires en tension)
- Traçage de Z, Y, k, RL, VSWR, et abaque de Smith (pour le coefficient de réflexion). Z et Y sont des tracés de nombres complexes.
- Curseur vertical sur tous les graphes, indiquant la fréquence.
- Par défaut la gamme de fréquence va de 1 à 150 MHz, un mode LF alternatif couvre 8KHz à 1MHz.
- Mode de balayage (scan) manuel et automatique
- Fréquences de départ et de fin, pas de fréquence et temps de mise en place (en ms) tous configurables.
- Tous les paramètres sont sauvegardés pour un rappel facile lors de la prochaine mesure.
- 500 points de mesure peuvent être enregistrés pour être transférés plus tard sur un PC.
- Alimentation par 6 piles AA ou alimentation à découpage 5V. Une batterie LiPO externe peut être ajoutée pour alimenter l’alim à découpage.
- Utilise un affichage LCD TFT 320QVT (320×240 pixels, couleur) avec écran tactile résistif, disponible sur eBay.

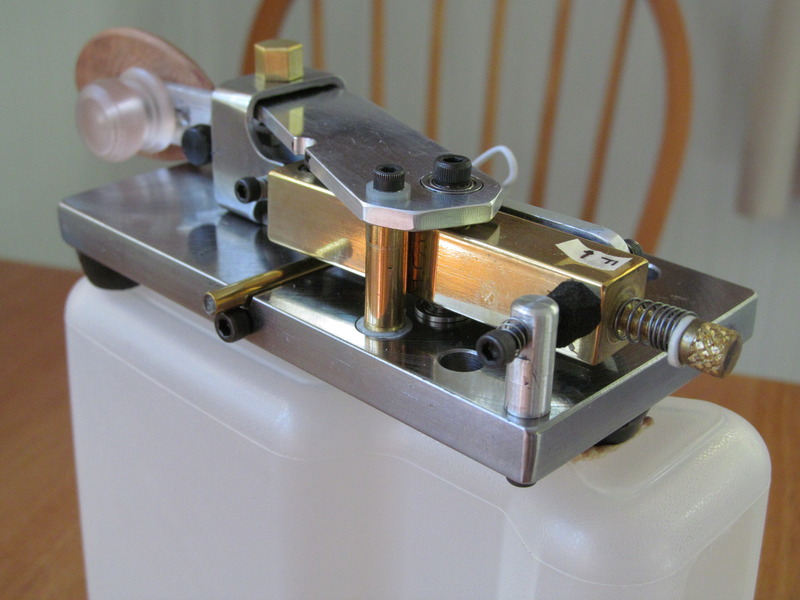

Tom de W4TMW partage avec nous une de ses réalisations personnelles. Il utilise une conception asymétrique très originale…. des photos sur le site de XV4Y.
.
Consultez le catalogue LEXTRONIC (PDF) – Les indispensables 2016
Toutes sortes de Composants Électroniques
Les catalogues LEXTRONIC
- Véritables « bibles » du développeur, les catalogues LEXTRONIC (version papier) sont généralement édités tous les 2 ans.
- Vous trouverez ci-dessous quelques éditions consultables « en ligne ».
ondemetre-F6HCC
Un site complet avec toutes sortes de réalisations, modification de radiotéléphones, etc. (indispensable à tout Radioamateur)
Également indispensable au Radioamateur (débutant notamment) un « manuel » technique agréable à consulter
Les réalisations de Luc Pistorius F6BQU (TX/RX décamétriques simples, etc.) parues dans Mégahertz il y a quelques années
Découvrez le domaine passionnant des VLF
- La liste de diffusion VLF (inscription nécessaire)
Du sondage de la nappe phréatique aux microprocesseurs en passant par la tondeuse robotisée
La télégraphie MORSE langage fondamental du Radioamateur
Infos sur les satellites
- Le site de l’AMSAT (en Anglais)
- Le site de l’AMSAT-Francophone
- La liste de diffusion avec son bulletin hebdomadaire (inscription nécessaire)
De la réalisation Om à tous les étages
Voir les Caractéristiques ICI
Le générateur HF DDS.
Cette réalisation fait suite à l’article précédent » Comment aborder la DDS ». Il s’agissait de transposer le montage testé sur une breadboard en un véritable générateur HF ( basé sur le principe de la DDS ) . Pour rappel, le cœur du montage se compose d’un module Arduino Uno et d’un module DDS AD9850 monté sur un shield câblé manuellement ( il y peu de connexions à souder ). L’ensemble fonctionne de 1 à 30 MHz, délivrant une sinusoïde générée à l’aide du programme de AD7C , Richard Visokey. Le programme est téléchargeable tel quel sur son propre site, sur la page même du lien cité. Son programme utilise un afficheur LCD de 16 caractères sur 2 lignes. Ici j’ai pu récupérer des afficheurs de 20 caractères sur 4 lignes. En réalité, ce choix n’est pas forcément judicieux, car la consommation électrique est plus élevée…….
