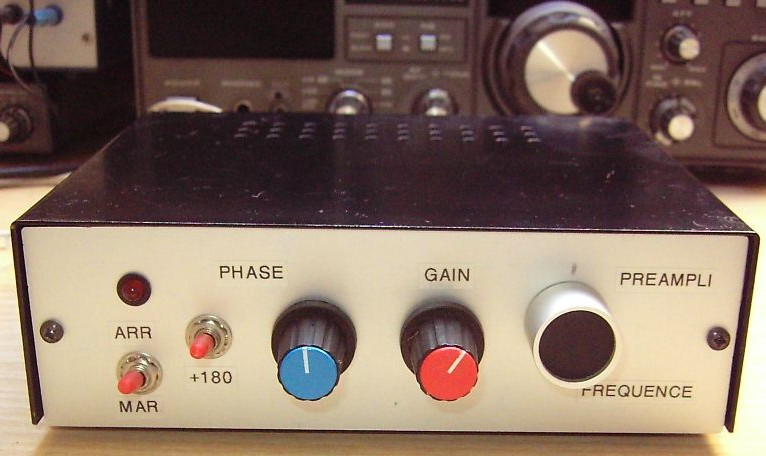

Crédit Photo F6HCC
Une solution aux parasites:
Efficace dans la plupart des cas, le « noise canceller » ou « annulateur de bruit » permet de supprimer les parasites d’origine électrique, de CPL, d’alimentations à découpage ou de divers matériels.
Son fonctionnement est simple:
On le connecte entre l’antenne et le récepteur (ou le transceiver).
On y raccorde une seconde antenne destinée à capter le parasite.
Cette antenne doit être d’une longueur suffisante et située de préférence perpendiculairement à l’antenne principale.
Si l’antenne principale est un dipôle horizontal (ou en V), on pourra tendre un fil vertical ou en biais, mais perpendiculaire ou à l’écart du dipôle et de préférence du côté d’où provient le parasite (j’ai essayé le câble coaxial d’une de mes antennes VHF et ça a marché).
Il faut ensuite régler le « noise canceller » de façon à créer une opposition de phase entre le parasite arrivant sur l’antenne principale et le même parasite arrivant sur l’antenne secondaire.
Le mélangeur du « noise canceller » effectue alors une soustraction du parasite laissant un signal utile nettoyé à l’entrée du récepteur.
Dans ce cas on pourrait penser que le signal utile s’annule également. Il n’en est rien puisque qu’il n’arrive pas sur les deux antennes avec le même déphasage que le parasite. Souvent il est même renforcé puisque qu’une légère addition peut se produire entre les deux antennes…….suite de l’article,Schémas,montage et Photos ICI
Comme autrefois le monstre du Loch Ness, les écrans souples réapparaissent tous les étés. Il est vrai qu’ils ne cessent de progresser et de nous impressionner. Un nouveau cap a été franchi avec l’apparition d’un écran OLED de 18 pouces, flexible au point d’être roulé dans un cylindre d’un rayon d’à peine 3 cm. Son fabricant, LG, a également annoncé la création d’un écran OLED transparent de près de 46 cm (18 pouces). Les deux techniques pourraient être combinées d’ici 2017 pour créer un écran de plus de 1,5 m (60 pouces), UHD (4K), à la fois souple et transparent. Le fameux e-journal numérique tant attendu par certains, léger et flexible, qui se glisse dans la poche, est presque… à portée de main.
L’écran souple OLED de 46 cm a pour l’instant une résolution assez faible (1280 × 810). LG reste discret sur la fabrication, mais la percée principale semble être l’utilisation, pour le panneau du fond de l’écran, de polyimide (à ne pas confondre avec les polyamides). Les polyimides sont des plastiques souples et solides déjà fréquemment utilisés dans l’industrie électronique. C’est grâce à eux qu’un tel degré de courbure peut être atteint. Voir la suite de l’article sur ELEKTOR ICI
Un duplexeur est un dispositif de triple ports filtrés ce qui permet que des émetteurs et des récepteurs de fréquences de fonctionnement distinctes partagent la même antenne. En général il(elle) se compose de deux filtres de passe-bande connectés en parallèle.
Un filtre fournit la voie entre l’émetteur et l’antenne, l’autre donne le lien entre l’antenne et le récepteur. Par conséquent, une route directe n’existe pas entre un émetteur et un récepteur.
C’est évidemment un accessoire très utile puisqu’il permet de réduire le nombre d’antennes qui sont utilisées, qui une bonne dose de « camouflage » signifie en plus d’une épargne pour le Radio. Quand il s’agit de transmettre et de recevoir avec quelques équipements à travers d’une seule une antenne bi ou tribande, il n’y a pas de doute, cet accessoire suppose un grand avantage, mais aussi il peut y avoir quelques inconvénients.
Ceux-ci se produisent fondamentalement dans des systèmes multicanaux, quant il y a quelques émetteurs et récepteurs combinés. Il est de l’époque le lieu des intermodulations peut donner c’est-à-dire qui se mélangent les signaux multiples de transmission dans la même antenne. Supposons que nous ayons deux émetteurs combinés dans 430 et 420 MHz, et les deux récepteurs correspondants dans 426 et 416 MHz (en respectant la séparation typique de 4 MHz qui s’obstine à UHF entre une transmission et une réception). Quand les deux émetteurs, chaque problème se combinent avec la linearité, ou de petits défauts dans le câble, dans le duplexeur ou dans l’antenne, ils(elles) produiront des mélanges dans les signaux(marques) transmis et, par conséquent, les intermodulations, dans l’antenne du côté du duplexeur.
Proche du signal transmis les produits du troisième ordre seront, 2F1-F2 et 2F2-F1, ceux du cinquième ordre, et de septième, etc.. Plusieurs fois les causes de ces effets, appelés une intermodulation passive ou PIM, sont utilisés avec des connecteurs dans un mauvais état ou de vieux câbles.
Ces produits d’intermodulation vont directement à travers l’antenne à l’entrée du récepteur dans le duplexor et de là au propre récepteur. Si l’amplitude de ces produits d’intermodulations sont plus grands que le niveau du bruit du récepteur, la sensibilité de celui-ci sera réduite, en se traduisant dans une moindre couverture.
Cela est plus facile qu’il arrive si l’espace entre les canaux de transmission soit un sous-multiple de la séparation de fréquence entre un émetteur et un récepteur.
Chaque fois que c’est possible, quand on qu’utilise un duplexeur, il faut combiner les canaux de transmission pour que le résultat des produits d’intermodulation ne se trouvent pas sur un canal de réception.
En utilisant des antennes distinctes pour transmettre et pour recevoir, il y a une plus grande nécessité d’espace et aussi de budget, mais l’avantage consiste en ce que bien que la modulation passive continue d’apparaître entre les signaux des émetteurs combinés, la route directe a cessé d’exister pour que ces produits atteignent le récepteur. L’isolement entre les antennes de transmission et de réception fournissent une protection additionnelle. Si elles sont disposées d’une manière colineaire (c’est-à-dire, l’une sur l’autre, en général avec celle-là de plus haute(grande) réception), des isolements peuvent se rejoindre supérieurs à 50 dB.
La conclusion consiste en ce que dans des installations mono-canal, le duplexeur est un accessoire très recommandable. Dans des systèmes à multicanaux, la meilleure option est de travailler avec des antennes indépendantes puisque le système sera plus protégé des intermodulations passives.
Article Traduit d’après la revue RadioNoticias N°257-139 de juin 2014 ICI

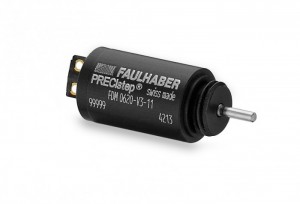

C’est une véritable prouesse technique que de faire tenir un moteur pas-à-pas (connectique comprise) dans un diamètre de 6 mm de seulement 9,7 mm de long. C’est ce que fait Faul-haber avec sa série FDM0620 qui, dans un minimum d’espace, combine performances, fiabilité et qualité de fabrication.
Avec un couple de maintien de 0,25 mNm et un couple dynamique pouvant atteindre 0,2 mNm, ces moteurs sont destinés aux applications requérant une performance élevée dans un espace restreint. Le fonctionnement en boucle ouverte combine rapidité et simplicité de mise en œuvre. Le couple de maintien élevé et la bonne précision angulaire sont adaptés à des tâches exigeantes de positionnement angulaire et linéaire, notamment en optique, en photonique ou dans les techniques médicales.
Le circuit imprimé flexible est utilisable aussi bien avec un connecteur LIF au pas de 0,5 mm ou 1,0 mm qu’avec des fils. Les possibilités de configuration de la série d’entraînements FDM0620 sont complétées par un choix de vis métriques pour déplacements linéaires ainsi que par un réducteur à palier pour différents rapports de réduction.
Des modifications sont possibles sur demande pour répondre à des contraintes mécaniques ou environnementales (par ex. basse température, utilisation sous vide).
- Idéal pour les tâches de positionnement
- Couple dynamique : jusqu’à 0,20 mNm
- Vitesse : jusqu’à 20 000 tr/min
- Plage de température de fonctionnement: -35…+70 °C dans sa configuration standard
- Excellente durée de vie
- Parfait pour les combinaisons avec réducteurs ou vis métriques
Source Elektor ICI
« L’amélioration de la LM386 Amplificateur audio» est le titre qui inspire toujours la colonne du révérend George Dobbs G3RJV dans ce mois-ci « pratique sans fil » . George parle de l’amplificateur de base avec un gain de tension de 20 (26 dB) et comment il est simple pour augmenter le gain à une valeur allant jusqu’à 200 (46 dB). L’article montre ensuite comment il peut être construit de style mort-bug.

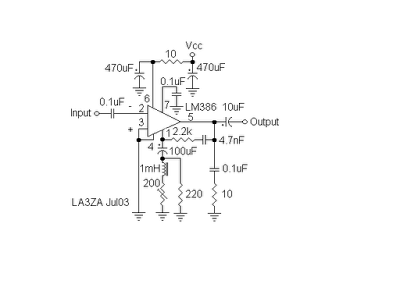

Puis il continue à parler de divers moyens d’améliorer le circuit tel que pour la réduction du souffle et le gain encore plus élevé. A cet égard, il mentionne également mon article «Libérer le LM386″ de SPRAT à l’automne 2003. Ce circuit était une version améliorée du circuit à gain élevé de Kazuhiro Sunamura JF1OZL. Fondamentalement, il augmente le gain de plus de 70 dB, il suffit de prendre un haut-parleur. Mon circuit ajoute également un filtre passe-bande. Tout ceci est réalisé en ajoutant seulement cinq composants passifs à l’amplificateur de base. Le circuit a été récemment revu à SPRAT par Johnny Appel SM7UCZ. Il a ajouté une paire de Darlington 40 dB pré-amplificateur pour encore plus de gain.
Le filtrage passe-bande (pas passe-bas comme le mentionne G3RJV) est due à la résonance série de 100 uF et 1 mH qui se passe à environ 500 Hz rendant une belle filtre CW….la suite de l’article sur le Site ICI
Source de Sverre LA3ZA
Le RF Clipper de DF4ZS
Une BF sur mesure pour le DX et les pile-up

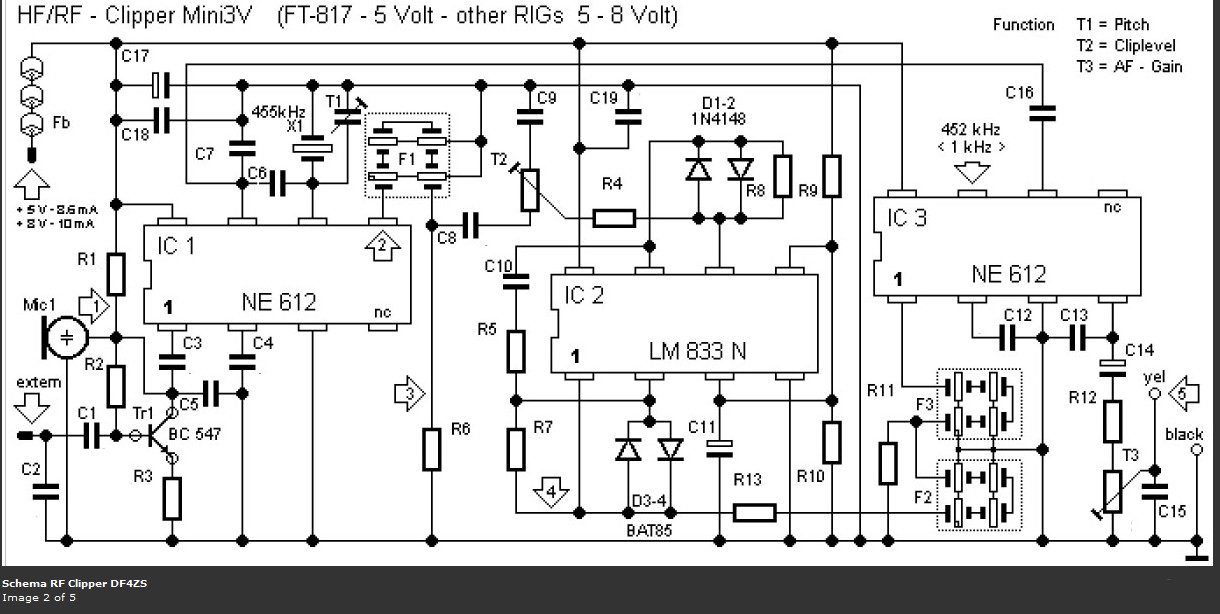

Clipper-DF4ZS Cliquez sur l’image
On parle beaucoup d’antennes et de transceivers, mais on oublie qu’en phonie pour la transmission, le premier élément c’est le micro et le traitement du son. Pour pouvoir être clairement discernable dans le bruit et le QRM, votre audio doit être absente de tout son parasite, faire clairement ressortir les syllabes mêmes plus faibles et mettre en relief la partie du spectre audio la plus efficace pour la transmission bande latérale unique tout en s’adaptant aux particularités de votre voix.
Petits retours sur la « théorie »La suite de l’article de XV4Y ICI
Développer des filtres numériques FIR très simplement avec les circuits QuickFilter QF1D512
Si vous avez besoin de mettre au point un filtre numérique audio très pointu sans pour autant vouloir apprendre toute la théorie du signal et l’algorithmique des DSP, alors cet article est pour vous.
La société QuickFilter a mis au point des circuits intégrés qui communiquent en I2C et peuvent être programmés très simplement pour assurer les fonctions de filtre FIR. Ces puces sont disponibles montées sur un support DIL chez DigiKey pour un….la suite de l’article sur XV4Y ICI

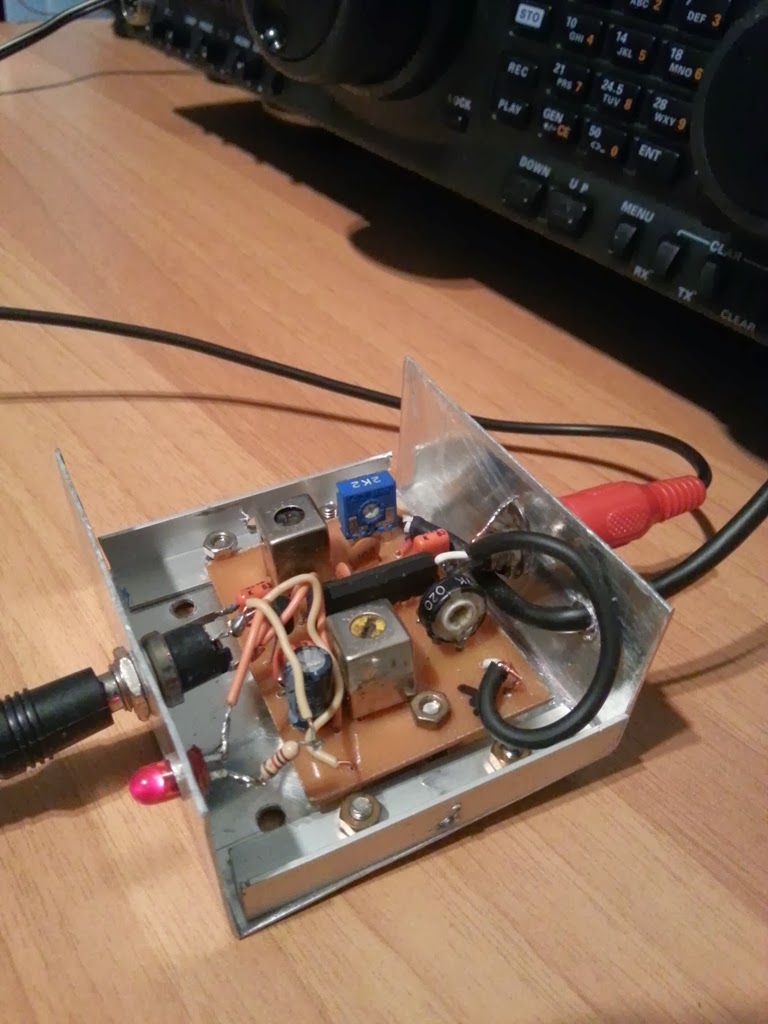

Voici la modification à apporter au récepteur TECSUN PL-660 pour que vous tiriez de la même sortie FI à 455 kHz, qui, grâce à un convertisseur externe 455-12 kHz, permettant la réception de signaux DRM (Digital Radio Mondiale) et DTS utilisant le logiciel connu HDSDR libre.
Je tiens à souligner que le changement vers le récepteur est assez sensible, donc je vous recommande de porter une attention particulière.
La sortie AF à 455 kHz est indiqué par le point rouge dans la figure sur AIR-RADIORAMA ICI De plus voir le détails des Cartes du Récepteur!
Comme je vous en parlais récemment, conjointement à l’achat de mon kit amplificateur universel 5W CW, j’avais acheté chez W8DIZ un filtre passe-bas pour la bande 80 mètres afin d’en rendre la sortie exploitable sur l’air. Au début j’avais envisagé de réaliser ce filtre avec des restes de montage d’autres kits (ce que j’ai fait quand même pour un autre ampli expérimental) et de commander un lot de tore de ferrite pour des montages futurs (ce que j’ai fait aussi), mais le faible prix auquel Kits & Parts vend les petits “kits universels” fait que j’en ai pris un en plus. En effet, pour 8$ vous avez trois tores T50, 4 capacités de qualité, le fil à bobiner et un PCB très propre avec trous de fixation. La bande est à choisir à la commande et les valeurs ont été calculées pour offrir une très belle courbe avec par exemple pour le filtre 80m, -3dB à 5,11 MHz et -30dB à 7,1 MHz (harmonique 2)….. La suite de l’article sur XV4Y ICI
Résonance et courant continu sont a priori antinomiques. C’est pourtant avec une « méthode de résonance par courant continu » que le fabricant Murata a développé un nouveau système de transmission d’énergie sans fil. Le rendement global de ce nouveau système atteindrait 70 %, contre 30 % en moyenne pour les méthodes traditionnelles utilisant le couplage inductif par résonance entre deux bobines. Contrairement à ces systèmes classiques, qui nécessitent plusieurs étapes (et autant de pertes) pour convertir un courant continu en courant alternatif de haute fréquence, l’énergie électrique d’une source de courant continu est ici directement convertie en énergie de champ électromagnétique. Ce champ résonant sert ensuite de tapis volant magique pour emporter l’énergie jusqu’au circuit de réception.
Comment Murata passe-t-il d’un courant continu à un « champ résonant » ? Demandez-moi plutôt des nouvelles de mon chat. Car l’auteur de cette nouvelle, n’hésitez pas à traîner son nom dans la boue, avoue ne pas en avoir la moindre idée. Cela dit, il est difficile de distinguer la réalité physique que Murata voile, volontairement ou non, derrière des termes physiques aussi vagues que electromagnetic resonance field pour décrire son système. Tout ce que l’on peut dire, c’est qu’en amont se trouve un transistor FET qui commute le courant continu à une fréquence de 10 MHz…… La suite de l’article ICI
Petite soirée à travailler sur le relais 50MHz au Radioclub de la région Stéphanoise (F5KRY)
Source FRED F4EED ICI

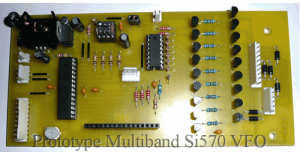

Andy (G6LBQ) & Adrian (2E0SDR) viennent d’annoncer le lancement de leur nouvelle boutique. Ils vont y vendre divers composants mais surtout des kits modulaires autour de….. Voir la suite sur le site XV4Y ICI
