Capacimètre numérique de 10pf à 2µF en 4 gammes de CFPradio!

Un capacimètre est un appareil qui permet de mesurer la capacité un condensateur.

Celui-ci est numérique, à affichage digital, donc à lecture directe.
Il permet de mesurer les capacités de 10pF à 2µF en 4 gammes.

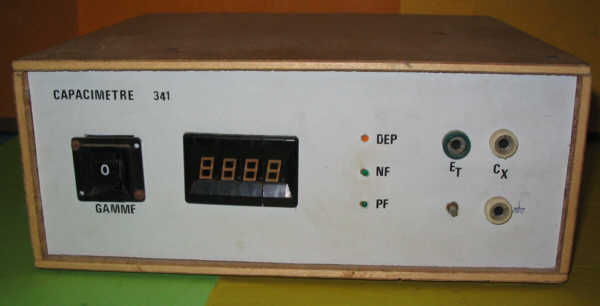

J’avais, il y a déjà plusieurs années, fabriqué une première version, que j’utilise encore très souvent lorsque je veux vérifier la capacité d’un condensateur:

A gauche, une roue codeuse pour choisir la gamme (de 0 à 3)

Au centre, 4 afficheurs 7 segments
A droite de ces afficheurs, 3 leds : une (DEP) qui indique un dépassement de la mesure (>199), les 2 autres (NF et PF) indiquent l’unité.
Les 2 douilles blanches servent à brancher le condo à mesurer (CX) et la douille verte, permet d’étalonner:

Il suffit de relier par un strap la douille ET et la douille CX, et de régler le potentiomètre ajustable pour lire la valeur du condensateur étalon que j’ai mis dans le boitier…Voir l’ensemble de l’article et CI  ICI
