Radio 1 Crystal moderne I (CB932E) pour SWL!

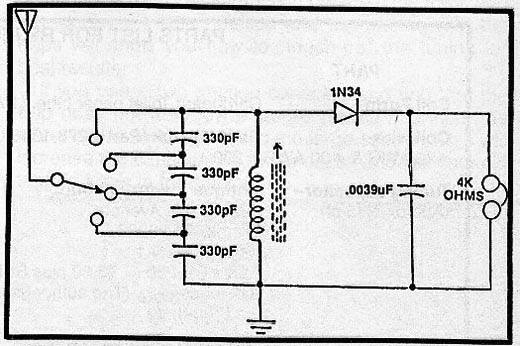

Cette radio à diode « XTAL » moderne remplace le cristal de galène pour une diode au germanium comme le 1N34 ou l’équivalent. Les condensateurs de couplage d’antenne sont en céramique et le téléphone doit être à haute impédance magnétique. En alternative moderne peut être utilisé une capsule piézoélectrique en parallèle avec une résistance de 22 k. La bobine peut être enroulée avec 100 tours de fil de calibre 28 AWG dans un tube en carton d’un diamètre légèrement supérieur à 1,2 cm afin de pouvoir glisser à l’intérieur d’une tige de ferrite de 1 cm de diamètre. Le mouvement de cette chauve-souris consiste à syntoniser des stations. L’antenne doit être assez longue et la connexion à la terre est importante. Il faut utiliser des antennes d’au moins 5 mètres.
