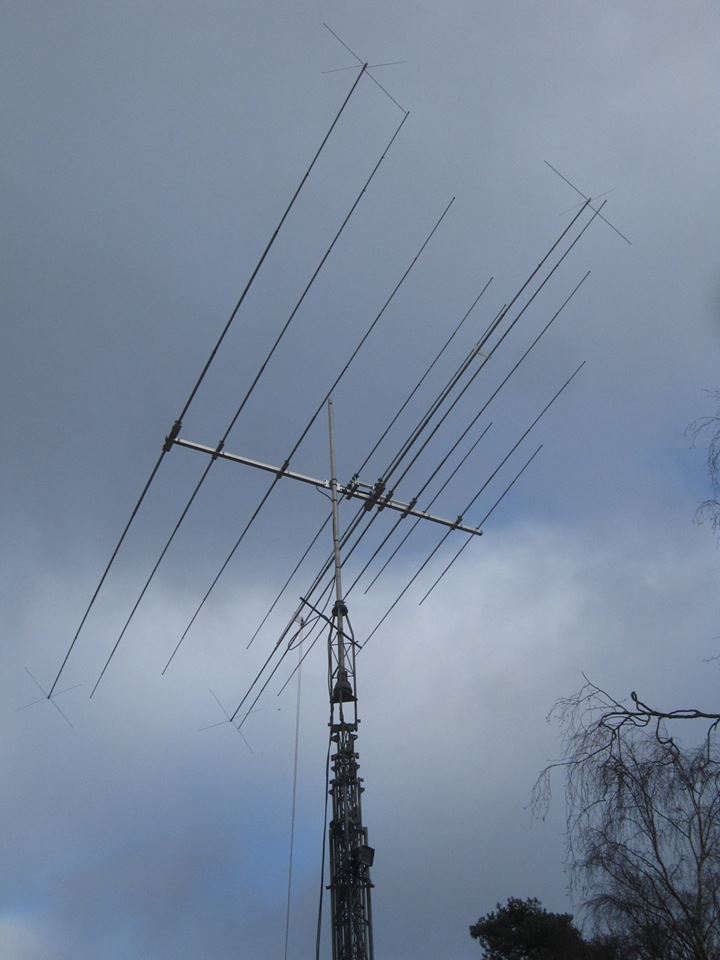

Les antennes InnovAntenna XR7 & XR7C!

Les antennes InnovAntenna XR7 XR7C

Après le succès de la XR6, InnovAntennas annonce aujourd’hui la sortie des nouveaux modèles XR7 .La XR7 est basée sur le modèle XR6 qui couvre toutes les bandes de Radioamateurs de 20 à 6 m inclus avec au moins 2 éléments actifs sur chaque bande, à l’exception des 12 m qui possède un élément dédié et qui utilise les deux éléments de 10 m devant en tant que directeurs. .
Le XR7 a 3 éléments supplémentaires entrelacés dans la partie élément de 6 m de l’antenne, fournissant une bande additionnelle sur 4 m de la XR6, totalisant 7 bandes utilisables.
Combien de modèles?
Il existe actuellement 2 versions du XR7, du XR7 et du XR7C .
Le XR7 a une flèche de seulement 3,6 m et le plus long élément est le réflecteur 20 m  qui faità 11,4 m. Le XR7C a une capacité de charge aux extrémités des éléments de 20 m les raccourcissant à une taille similaire à celle des éléments de 17 m et ramène l’élément le plus long à 8,8 m.
Qu’est-ce qui différencie le XR6 / XR7?
Il y a 5 zones principales. Premièrement, les modèles XR sont extrêmement compacts et ont une longueur de flèche beaucoup plus petite que tout autre groupe 6 « plus grand format » plus Yagi sur le marché.
PAS de trappes, PAS de bobines, PAS de matching, PAS d’épingles, etc.
En fait, rien ne réduit l’efficacité de rayonnement de l’antenne. Le modèle XR7C a une capacité de changement de bande qui est la forme la plus efficace de changement d’un élément. Comme la taille des éléments n’est pas réduite de plus de 25%, l’efficacité de rayonnement reste très élevée (toujours plus de 98%). Cela signifie aussi qu’il n’y a pas de limite d’alimentation à proprement parler, car il n’y a pas de correspondance ni de bobines pour chauffer et saper vos précieux Watts!
Entrelacement minimal des éléments
Enfin, l’efficacité de l’antenne qui est renforcée de par la manière dont elle a été conçue pour limiter le nombre de bandes entrelacées dans n’importe quelle partie de la flèche. Malgré sa longueur de boom très courte, pas plus de 3 bandes ne sont entrelacées à aucun moment de la rampe. Cela est dû à la façon dont les « cellules de bande » ont été conçues. 20m, 17m et 15m utilisent tous un réflecteur, basé sur le style Yagi à 2 éléments et occupent la partie arrière de la flèche. Les éléments entraînés de 12m et 10m sont basés sur le directeur Yagis, tandis que les éléments de 6m et 4m ne sont pas physiquement connectés à la ligne d’alimentation. Ils sont couplés passivement (à manchon ouvert) à l’élément de 15m, les pilotes les plus éloignés connectés électriquement.
En organisant la disposition des éléments de cette manière, vous réduisez les pertes d’efficacité que peuvent entraîner des entrelacs d’éléments à plusieurs bandes.
Fonctionnement multibande en même temps
Les 7 bandes peuvent toutes être utilisées en même temps. Par conséquent, des radios avec 2 récepteurs ou tranches de récepteur ou plus, comme un Flex 6700 (8 tranches), permettant de surveiller plusieurs bandes à la fois, sont possibles. Cela signifie que la gamme XR convient aux applications à un seul opérateur, à 2 radios (SO2R) et à la compétition.
Disposition des éléments XR7 montrant la densité de l’antenne
Conception robuste
Le XR7, comme le XR6, sont construites pour durer et survivre dans les environnements les plus difficiles. Par exemple, bien que courte, la flèche du XR6 / 7 mesure 50 mm de diamètre et le centre des plus grands éléments de 20 m fait 35 mm (plus de 1  » ¼) et se réduit rapidement à 13 mm (un peu plus de ½ ‘) ‘). Même les plus petits, les éléments 4M diminuent de 16 mm à 13 mm, ce qui rend la survie plus aisée dans des conditions extrêmes.
Une flèche plus courte signifie un faisceau plus large
Avec la très courte flèche, une largeur de faisceau impressionnante est obtenue, ce qui permet de tourner moins le rotateur. Sur 20 m, la largeur de faisceau à 3 dB est impressionnante à 69,4 degrés, tandis qu’à 17 m, elle s’étend à 69,6 degrés et sur 15 m, à 70,2 degrés. Si vous pouvez répartir votre gain sur une zone plus large, pourquoi pas?
Largeur de montage impressionnante
Le XR7 a un espacement impressionnant au centre de l’antenne pour permettre de grandes faces de tour. Une surface de 75 cm (2’6 « ) permet de placer une façade permettant de desservir les plus grandes applications.
Les modèles XR7 et XR7C sont proposés aux mêmes prix que les modèles XR6 et XR6C (1195,00 £) et des précommandes sont prises pour le premier lot, qui sera expédié en avril. Contactez InnovAntennas pour toute question ou pour passer une commande
