Chronique Ecouteurs-SWL d’Ondes Courtes et Auditeurs de Radiodiffusion du 16.01.2013!

Chronique Ecouteurs-SWL d’Ondes Courtes  et Auditeurs de Radiodiffusion du 16.01.2013

Jacques F-20710 Vice-Président ANRPFD

Responsable SWL

Diplôme Manager ANRPFD

Les diplômes :
Diplômes ANRPFD demandés : + 3.

http://www.radioamateurs.news.sciencesfrance.fr/?page_id=734

Diplôme collection personnelle F-20710             Vornamen Alphabet – Allemagne

USA :
A l’intention des OMs chercheurs de diplômes : un diplôme spécial pour les OM accordé aux stations amateurs pour encourager les SWL répondant a leur rapport.
Fournir la preuve d’avoir reçu des cartes QSL de SWL de 25 / 50 / 75 / ou 100 pays DXCC différents .
Demande à adresser à : Joe Mikuckis – 6913 Furman PKWY – Riverdale – MD  20737-3016 – USA
Frais 10 IRC.

FRANCE :
DD-35 : diplôme de Ile et vilaine – avoir confirmation de 5 stations différentes du département 35.
Demande à adresser à :Joël Laleouse – 15 rue de Rennes – LZ Chatellier – 35470  Plechatel Frais : 10 euros.

DD-36 : diplôme du département de l’Indre : avoir confirmation  de 5 stations du département 36 suivant le critère suivant : 5 point sont obligatoire dont: YL 2 points – OM 1 point
Diplôme d’honneur 5 points. Une seule bande et mode.
Demande à adresser à : Roger Rotureau – 20 rue des Vignes – 18370 Châteaumeillant.
Frais 10 euros.

DD-39 : diplôme Louis Pasteur 39 – avoir confirmation depuis le 1° janvier 1995 de l’écoute  de 3 stations du département 39.
Demande a adresser à REF39 – 16 rue des Rochettes – 39000  Lons le Saunier.
Frais 10 Euros.

RADIO-BROADCAST :
Républic Czech :
Radio Prague

• 5930 KHz – 09.00 – 09.30 heure française.

• 11.600 KHz – 16.30 – 17.00 heure française.

• 5930 KHz – 21.30-22.00 heure française


EGYPTE :
Radio Cairo

• 6270 KHz – 22.00- 23.15 heure française.

• 9280 KHz – 22.30-24.30 heure française.

Adresse des station ci-dessus:

Radio Prague – Vinohradskà  12 – 120 99 Praha 2 – Czech Rapublic.
Radio Cairo – P.O. Box 1186  –  11511  Cairo – Egypt.

Bureau et service QSL ANRPFD

QSL reçues : 3 – envoyées 49

La recherche de liaisons lointaines ou rares sont parfois difficiles, les DX sont une facette de l’activité Radioamateurs.
Les Radioamateurs  les plus mordus de trafic organisent des expéditions  vers des  zones isolées pour ajouter temporairement la liste des pays DXCC.
Ainsi en 1960 des Radioamateurs Américain ont fait le tour du monde en bateau.
Des Radioamateurs Français ont organisé une expédition vers des ilôts isolés et parfois inhabités le Clipperton uniquement dans ce but.

QSL souvenir de F-20710:                                                 RT I

• Peu de matériel.
• Un Qsj (prix) réduit.
• Rapidement réalisable
• Sur n’importe quelle fréquence
• Faites cet aérien nommé  » Dipôle  » ou plus connu sous le nom de Doublet monobande.

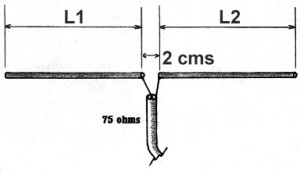

Le schéma:

Il s’agit en fait d’une antenne Demi-Onde qui normalement dégagée à une hauteur d’environ 10 mètres au dessus du sol présente une impédance au centre voisine de 75 ohms.
L’avantage de cette impédance est l’adaptation façile d’une ligne de transmission.
En effet, cette ligne peut être facilement réalisée au moyen de câble coaxial type télévision de 75 ohms.

Le calcul des longueurs L1 et L2 se fait à l’aide de la formule suivante:
Longueurs L1+L2 = 142,5 / F (ou F est la fréquence en MégaHertz)Exemple:
Prenons pour fréquence de trafic: 145.000 Mhz (le centre de la bande VHF)
Nous avons:
142,5 / 145 = 0.982 m (qui comprend L1 et L2)
Chaque élément fait donc 0.982 /2 = 0.491 m

Autre exemple :
Fréquence: 14.200 Mhz
La longueur de chaque élément fera:

• 142.5 / 14.200 = 10.035 m
• 10.035 / 2 = 5.017 m

ou encore :
Fréquence 50.200 Mhz
soit 142.5 / 50.200 = 2.838 m
L1 ou L2 mesure donc: 1,419m

L’espace au centre du dipôle devra être de 2 cm.
Le matériau utilisé pour la réalisation de l’aérien pourra être soit du fil de bonne section pour les fréquences basses ou alors du tube d’alu pour les fréquences hautes……

La seule précaution à prendre est d’avoir parfaitement DEUX longueurs identiques pour L1 et L2.

Quelques calculs

Source de l’article de ON4CN

http://www.on4cn.be/radio/antenne.htm

Il est bon de savoir qu’en France il existe de nombreux Radioclubs qui rassemblent les Radioamateurs d’une région ou d’une ville. But de ceux-ci se réunir entre amis pour parler de leur passion : la radio.
Mais ne pas oublier une chose dans ses Radioclubs y participer permet d’avoir un premier contact avec le monde du Radioamateurisme et pour certain avoir une formation Radio.

Une nouvelle rubrique de terminée. nous attendons vos suggestions , vos résultats d’écoutes et vos informations. A l’avance merci.

Bonne semaine à toutes et à tous et à la semaine prochaine.

88 de Cindy F-20711 et 73 de Jacques F-20710.
