Chronique Ecouteurs-SWL d’Ondes Courtes et Auditeurs de Radiodiffusion du 13/02/2013!

Chronique Ecouteurs-SWL d’Ondes Courtes et auditeurs de Radiodiffusion du 13.02.2013

Votre chronique sur Calaméo

 F-20711

SWL YL Cindy

Les diplômes :

Diplômes ANRPFD demandés : 3

http://www.radioamateurs.news.sciencesfrance.fr/?page_id=734

Diplôme collection F20710:

YO3 Mémorial Roumanie – Roumanie.

Pays de Galles:

Union Européenne Award : avoir confirmation par QSL du nombre de stations demandées.

Délivré en 3 classes :

• Classe 1 – 10 pays de la zone européenne.
• Classe 2 : 20 pays de la zone européenne
• Classe 3 : 27 pays de la zone européenne

QSO valable a partir du 1°janvier 2006.

Six continents Award : avoir confirmation des six continents après le 1° janvier 2006.

Pour ces deux diplômes les demandes sont à adresser à : John Rees – Caaerleon – Picton Road – Tenby – Pembrokeshire – SA70 7DP – Royaume uni. frais :10 euros

Radio-Broadcast :

Bangladesh :

Bangladesh Betar – ( en Anglais ) 7250 KHz – 19.45-21.00 heure française.

Belarus :

Radio Belarus :

• 11730 KHz – 21.40-22.00 Heure française.

Adresses des stations ci-dessus :

• Radio Bangladesh – 121 Kazi Nazul Islam Ave – shah Bagh – Dhaka 1000 – Bangladesh.

• Radio balarus – Cyrvonaja Street 4 – 220807 Minsk – Balarus.

Diplômes Broadcast :

Fréquence Tchèque : avoir confirmation de l’écoute  d’une station de Radiodiffusion dans les bandes:

 22300 – 26100 KHz. ( 120 – 90 – 75 – 60 – 41 – 49 – 25 -19 – 16 – 13 – 11 mètres ) Il faut une station de chacun de ces groupes .

Demande a adresser à : Jaroslav Bohac – Jiezrska 1900/11 – CZ 400 – 11 nad. Labem Usti – République Tchéque. Frais 10 IRC.

Bureau QSL National ( OM – SWL )

QSL reçues : 98 – envoyées : 51

Pour les futurs  écouteurs des Radioamateurs (SWL) ou écouteurs de radiodiffusion (broadcast) voici quelques conseils qui peut vous aider.

• Vous êtes certains de trouver des stations radioamateurs ou de radiodiffusions 24 heures sur 24 heures. parfois il faut s’armer de patience.

• Un petit conseil , pour débuter rechercher les stations françaises , c’est plus facile question langue.

La réception des stations dépend de la propagation des ondes et ainsi que des horaires (vu le décalage horaire de chaque pays ) En résumé un SWL ou écouteur Broadcast doit être patient pour écouter les stations possibles Vous pouvez adresser des rapports d’écoutes aux stations entendues.

Quelques dates à savoir:

• 1793 Chappe pense au télégraphe sémaphore.
• 1827 Shleinder expérimente une ligne de transmission avec un fil électrique et retour a la terre.
• 1833 Faraday produit un courant alternatif via un aimant tournant devant une bobine.
• 1837 Morse établit un code de transmission.
• 1887 Hertz explique les ondes électromagnétiques.
• 1904 Fleming découvre la diode à vide.
• 1896 Marconi effectue la célèbre liaison se 4 Km entre la Tour Eiffel et le Panthéon.
• 1898 Ducretet et Roger installe un émetteur sur la Tour Eiffel.
• 1923 Yagi développe les antennes râteaux.
• 1948 Siver développe la parabole.

Antenne VHF type Slim – Jim

Matériel nécessaire

• Un tube de PVC gris de diamètre 32mm
• Un bouchon pour ce tube
• Deux tubes d’acier de 1,50m et de diamètre 35mm
• Un collier serflex
• 2m de twin-lead 300ohms
• Du coaxial 50ohms
• Le petit outillage habituel

Construction

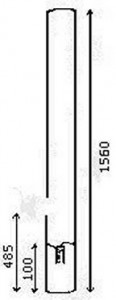

• Couper et souder les extrémités d’un morceau de twin-lead pour obtenir une longueur de 1560mm.

• A 485mm du bas, faire une entaille de 25mm.

• Souder le coaxial à 100mm (environ) du bas (quelques mm de plus si vous utilisez du coax 75ohms), la tresse du côté de l’entaille, l’âme du côté opposé.

• Régler l’antenne en la suspendant dans un endroit bien dégagé : ajuster la longueur de l’antenne par le haut à la fréquence désirée, la prise du coaxial pour obtenir un ROS minimum.

• Enduire l’extrémité du coax d’Araldite pour le rendre parfaitement étanche.

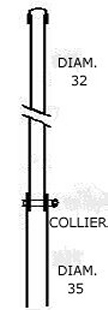

• Scier l’extrémité (déformée pour permettre l’emmanchement) d’un tube d’acier et d’un trait de scie faire une entaille verticale (ainsi le tube de PVC entre à frottement doux dans le tube d’acier et peut être bloqué par le collier).

• Suspendre le twin-lead dans le tube PVC (bouchon ou autre système), le coaxial sort par le bas.

Fonctionnement

Cette antenne doit être montée bien dégagée, utilisez le deuxième tube ou plus s’il le faut.  Etant très légère et offrant peu de prise au vent, elle n’a pas besoin de haubans.
La partie supérieure rayonne comme une demie onde, la partie inférieure est un transformateur qui adapte l’impédance élevée en bas de la demie onde à l’impédance faible du coaxial.

Elle peut être réalisée de façon plus classique en tube de cuivre. Les dimensions sont les mêmes, l’écartement entre les tubes est de 44mm.

Bonne bidouille et 73……………..F1FOU Lien du site ICI

Une nouvelle rubrique de terminée. nous attendons vos suggestions , vos résultats d’écoutes et vos informations. A l’avance merci.

Bonne semaine à toutes et à tous et à la semaine prochaine.

88 de Cindy F-20711 et 73 de Jacques F-20710.
