Tester un balun.

Avant de monter sur une antenne et de mettre en service définitivement un balun, vous devez le vérifier :

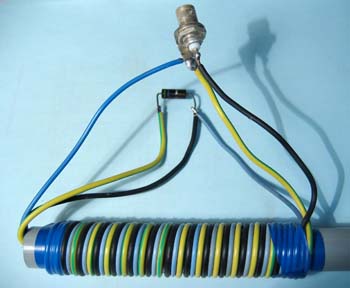

Si vous possédez un analyseur d’antenne MiniNVA ou un appareil de mesure d’impédance genre MFJ, il vous suffit de charger le balun par une simple résistance de la valeur nominale de l’impédance du côté haute impédance et de mesurer, côté 50 Ω la plage de fréquences donnant un SWR inférieur à 1.5; Cela vous donnera une bonne idée de la bande de fréquence utilisable du balun.

Exemple : pour un balun de rapport 4/1, mettre du côté haute impédance deux résistances de 100 Ω (1/2W) en série = 200 Ω et mesurer le SWR (et l’’impédance) côté 50 Ω. Le résultat devrait être un SWR proche de 1 et une impédance de 50 Ω dans toute la bande de fréquence désirée.
