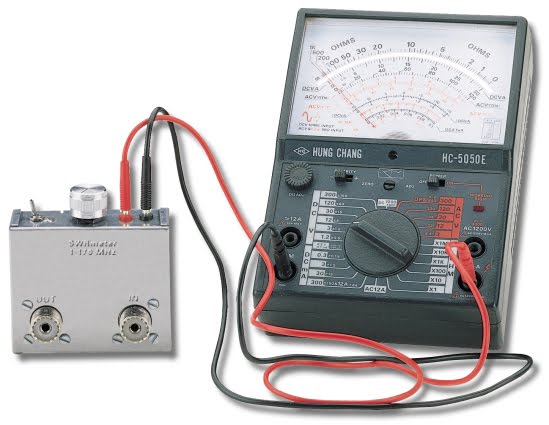

Un ROSmètre HF à tores de ferrite de 1 à 170 MHz simple et économique

Un ROSmètre à lignes imprimées est peu sensible aux fréquences se trouvant en dessous de 30 MHz mais, par contre, il peut effectuer des mesures jusqu’à 300 MHz. Pour mesurer les ondes stationnaires sur une gamme de fréquences comprise entre 1 et 170 MHz, il faut utiliser un ROSmètre à tores de ferrite. C’est de cet appareil que nous vous proposons la description dans cet article.

De nombreux transceivers modernes couvrent des bandes basses (1,6 MHz) jusqu’aux VHF (50 / 144 MHz). Disposer d’un seul transceiver toutes bandes et devoir changer de ROSmètre lorsque l’on passe des bandes décamétriques aux bandes VHF est fort désagréable. Par ailleurs, les passionnés de CB étaient exclus du champ d’utilisation d’un ROSmètre à lignes imprimées. Pour ces deux raisons, entre autres, nous vous proposons la réalisation d’un ROSmètre simple, couvrant de 1 à 170 MHz avec une excellente précision……
