100KHz-1GHz pleine bande RTL.SDR récepteur – ANALYSE TECHNIQUE

Intrigué par la publication ICI  et l’absence des horaires et des spécifications, avec Oscar Steila, nous avons eu à « démêler l’écheveau. »

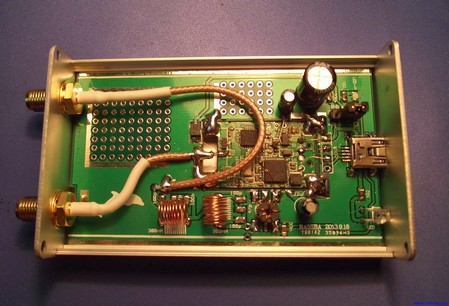

Le point de départ était une image haute résolution de l’intérieur de l’objet, obtenue sur le web ICI

Nous reconnaissons:

– Un RTL USB avec l’entrée d’antenne relié à «SMA inférieur
– La touche a le T820 tuner 20-1700 MHz et l’A / D 8-bit 3.2 Ms / s et une interface USB RTL2832

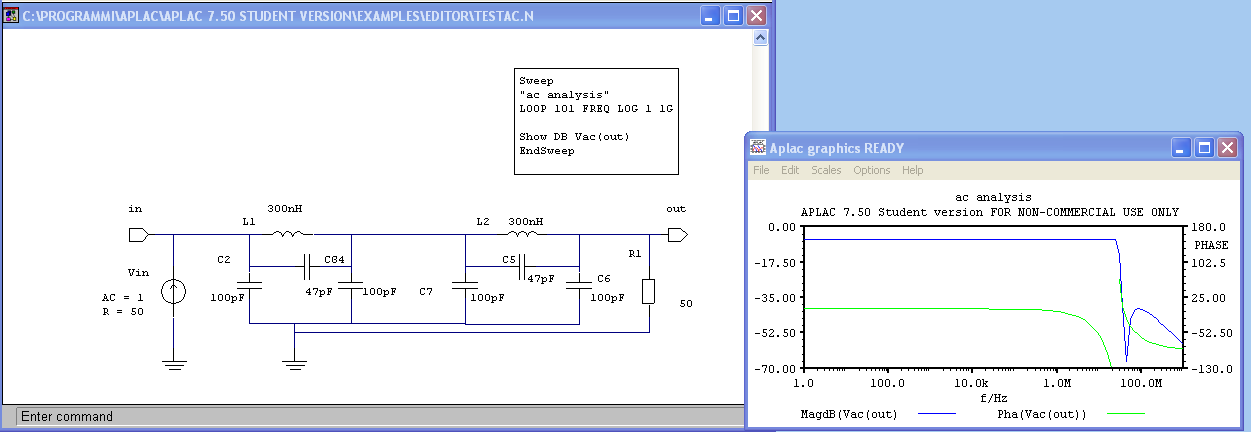

– Un filtre avec Ft de 30 MHz (après simulation avec les valeurs des composantes de la sérigraphie), un transformateur sur ‘entrée HF reliée à une entrée de « RTL2832

Tandis que l’échantillon maximum de « RTL2832 et ‘de 3,2 Ms / s la fréquence maximale de la première zone de Nyquist ne dépasse pas 1,6 MHz, alors que la pente d’un filtre d’entrée passe-bas qui filtre le reste ne voulait pas, ce n’est pas raisonnable devrait excéder 1,2 MHz.

Avec un filtre à 30 MHz recevra également sottocampionamenti et que «les échantillons normaux et spéculaires autour des harmoniques de la fréquence d’échantillonnage.

Source de l’article AIR-Radiorama ICI

Un « fritto misto » à 8 bits.

Le thème «face à la même base clé, mais tellement mieux dans un article sur Valentino Barbi RadioKit:

« Récepteur DTS 10 kHz à 1,7 GHz», p. 52-55 du numéro 9/2013.

Il est évident que, avec l’utilisation de filtres, de commutateurs, de nombreux atténuateurs et des amplificateurs.
