Elektor : Convertisseur DC/DC, élévateur, synchrone, biphasé, mode courant…..!

LTC3124B

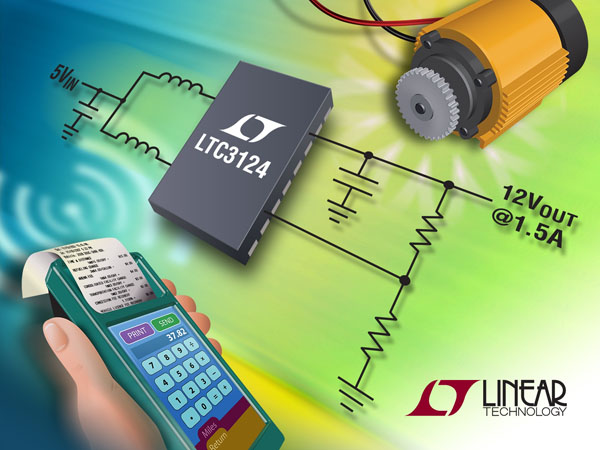

Linear Technology annonce le LTC3124 , un convertisseur DC/DC, élévateur, synchrone, biphasé, mode courant, avec déconnexion de la sortie et limitation des courants d’appel. Le fonctionnement biphasé réduit de façon significative les pics d’ondulation des courants dans l’inductance et le condensateur, ce qui, par rapport à un composant monophasé équivalent, réduit aussi la taille du composant et l’ondulation en sortie. Ses commutateurs internes, 2,5 A par phase, fournissent ensemble un courant de 5 A. Ce régulateur à découpage 18 V délivre des tensions de sortie jusqu’à 15 V à partir d’une gamme de tensions d’entrée, de 1,8 V au démarrage (0,5 V en fonctionnement) à 5,5 V, ce qui le rend approprié dans les systèmes d’alimentation de sauvegarde à supercondensateurs et les applications alimentées par des batteries Li-ion/polymère ou à plusieurs éléments NiMH. Le LTC3124 génère jusqu’à 1,5 A de courant continu en sortie à 12 V, à partir d’une tension d’entrée de 5 V.
Le redressement synchrone permet des rendements jusqu’à 95 %, le fonctionnement en Burst Mode réduit la consommation au repos à seulement 25 µA, augmentant l’autonomie sur batterie. La combinaison de son boîtier DFN-16, 3 mm x 5 mm, ou TSSOP‑16, et de la fréquence de commutation jusqu’à 3 MHz, qui minimise la taille de l’inductance et du condensateur, conduit à une solution d’empreinte compacte requise par les applications portables.

Le LTC3124 comprend des MOSFET internes, à RDS(0N) de seulement 130 mΩ (canal N) et 200 mΩ (canal P), pour des rendements pouvant atteindre 95 %…la suite de l’article sur Elektor ICI
