Elektor : Larges gammes pour un rendement élévé!

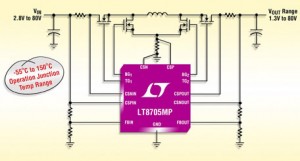

Le LT8705 est un contrôleur DC/DC, abaisseur-élévateur, synchrone, dont le rendement atteint 98 %. Il fonctionne avec des tensions d’entrée supérieures, inférieures ou égales à la tension régulée de sortie : sa gamme d’entrée s’étend de 2,8 V à 80 V, et la plage de sa tension de sortie fixe va de 1,3 V à 80 V. Il procède par redressement synchrone à quatre commutateurs et n’emploie qu’une seule inductance. La mise en parallèle de plusieurs circuits permet d’augmenter la puissance de sortie. Les nouvelles versions de classes H et MP sont garanties pour fonctionner, respectivement, sur les gammes de températures de jonction de –40°C à 150°C et de –55°C à 150°C.

Le LT8705 possède quatre boucles de contrôle pour réguler le courant et la tension d’entrée, ainsi que le courant et la tension de sortie. Le courant d’entrée et les boucles de régulation de la tension peuvent empêcher une surcharge des cellules solaires. La boucle de courant de sortie fournit un courant de sortie régulé pour un chargeur de batterie ou une source de courant. La fréquence de fonctionnement peut être choisie entre 100 kHz et 400 kHz, et peut être synchronisée avec une horloge externe. Le LT8705 utilise une architecture propriétaire de contrôle à mode courant pour un fonctionnement à fréquence constante, en mode abaisseur ou en mode élévateur et comprend quatre étages de commande de grille de MOSFET canal N, de puissance intégrés. L’utilisateur a le choix du fonctionnement entre le mode continu forcé, le mode discontinu et le mode en rafale (Burst Mode), pour optimiser le rendement en présence de charges faibles…..la suite de l’article d‘Elektor ICI
