Un convertisseur VLF et GO par F2IJ!

De quoi être en veille sur le 137 KHz et le 17,2 KHz

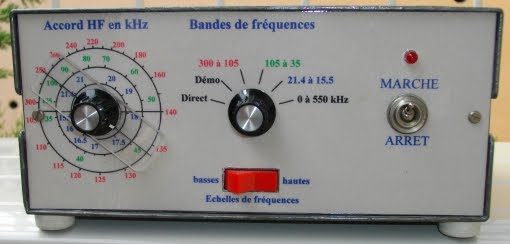

Après avoir décrit un ensemble d’antennes électroniques pour la réception de 30 kHz à 1 GHz, dans le REF de juin 2007, j’ai mis au point un convertisseur à trois gammes d’ondes pour vérifier la partie GO et VLF. J’ai constaté au cours des essais, qu’il était très difficile de se débarrasser des ondes courtes, et des stations locales petites ondes.
J’ai employé les grands moyens :
1 – Entrée basse impédance qui peut être branchée sur une antenne cadre amplifiée ou sur l’antenne 30 kHz à 1 GHz (décrite dans le REF de juin 2007).
2 – Etage HF accordé pour accroître la sélectivité avant le mélangeur.
3 – Mélangeur à diodes schottky étudié pour les VLF.
4 – Un étage de sortie FI qui adapte l’impédance de sortie du mélangeur à un récepteur pouvant s’accorder de 2 MHz à 2,3 MHz. Celui-ci doit être équipé de filtres CW et BLU. Cela permet de s’affranchir d’un tas de bruits parasites. (J’écris en fonction de ma situation géographique qui est au sud-est de la France).
L’oscillateur local est à quartz : J’ai choisi la fréquence de 2 MHz pour avoir une sortie FI de 2 à 2,3 MHz. Dans cet espace, le trafic est faible 24h/24. Rien ne filtre en sortie à part le signal qu’on a sélectionné. ….
