Les condensateurs variables utilisés dans les montages décrits sont pour la plupart du temps récupérés sur des vieux postes à transistors trouvés dans des brocantes pour un ou deux euros. Servant à la fois pour l’accord et l’oscillateur de changement de fréquence ils possèdent fréquemment deux cages et conviennent parfaitement pour les montages pour la réception ou de petits instruments de mesures.

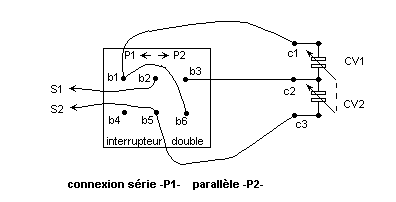

Mais comment les connecter ? Une cage ? Deux cages en série ? Deux cages en parallèle ?
Le rapport entre CV mini et CV maxi est couramment de 1 à 10 ce qui dans un circuit résonnant donne une plage de fréquence de 1 à 3,1 ( racine de 10 ) et aucun des 3 montages n’offrira une plage de fréquence plus grande.
Cette plage dépend bien évidemment de l’inductance connectée au CV, mais le rapport de fréquence sera toujours de 1 à 3,1.
Supposons que nous disposions d’un CV double cage de 2 fois 240 pF.
- La plage d’une cage est d’environ de 24 à 240 pF.
- La plage de deux cages en série est de 12 à 120 pF.
- La plage de deux cages en parallèle est de 48 à 480 pF.
La suite de l’article sur le site de F4DNR ICI
