Antenne J² pour le 10 et 24 MHz de W1JF par F8DFO

Cet article est traduit depuis un article en anglais de l’auteur qui est Richard Schellenbach W1JF décrit dans le QST Mars 1983!

Pour info 1 pouce « Inch »  = 2.54 Cm et 1 Feet =30.58cm

Cette antenne J² a été développée pour couvrir la bande des 10 MHz, mais en vue d’une exploitation future dans la bande 24,89-24,99 MHz.

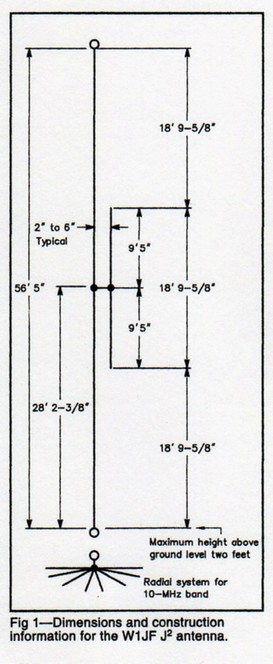

L’antenne fournit un rayonnement omnidirectionnel à faible angle avec un seul point d’alimentation. La Fig. 1 montre les dimensions de l’antenne.
Sur 10 MHz, le J² est configuré comme une verticale 5/8 , qui présente un gain théorique d’environ 3 dB par rapport à une verticale 1/4 λ.
A 24 MHz, la J² devient deux antennes J en demi-onde. La base de l’antenne ne doit pas être installée à plus de 2 fett du sol pour de meilleures performances. Vous devriez fournir quelques radians de 1/4 λ d’onde pour une opération à 10 MHz (23 feet). Aucun radian  ne sera requis pour la bande 24 MHz, lorsque celle-ci sera disponible pour un usage amateur..
Correspondant à la base du J² peut être mis en œuvre avec un » fil ouvert ligne de transmission « et réseau correspondant dans la sattion , ou au moyen d’un réseau L à la base de l’antenne. L’impédance du point d’alimentation sera élevée sur les deux bandes (> 1000 ohms).
L’antenne peut être suspendue du côté d’une tour ou d’un grand arbre…… sur le site de F8DFO
