Antenne Log périodiquede 100 MHz à 750 MHz
La description
InnovAntennas conçoit et construit des tableaux périodiques de log pour n’importe quelle bande passante et pour n’importe quel but. Nos LPDA peuvent être conçues et construites pour vos besoins spécifiques afin d’assurer la meilleure performance absolue possible.
NOUVEAU MODÈLE POUR 2018!

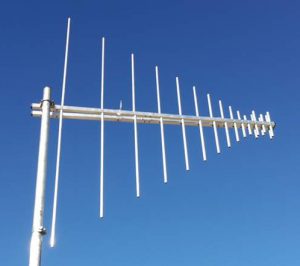

100-LOG-750 – Périphérie log-périodique (LPDA) de 100MHz à 750MHz est une antenne directionnelle à large bande directionnelle alimentée en 50Ω pour la réception et la transmission. Cette antenne peut être montée verticalement ou horizontalement et peut supporter jusqu’à 1KW de puissance transmis.
Comme avec tous les produits « InnovAntennas », seuls les matériaux de haute qualité sont utilisés, y compris l’aluminium de qualité aérospatiale et l’acier inoxydable de qualité marine (A4) .
La LOG 100–750 utilise un arrangement à deux bras comme ligne d’alimentation ainsi qu’un support dipôle. les lignes d’alimentation sont coniques en espacement pour éliminer les pointes d’impédance à travers sa bande passante très large qui sont courantes dans certains LPDA mal conçus. Des éléments de 13mm de diamètre sont utilisés pour assurer un gain maximum et la bande passante est atteinte avec un ratio Front / Back (F / B) et une cellule d’éléments parasites 3 éléments spécialement conçue a été placée dans la ligne avant de l’antenne pour améliorer les performances . une zone où les tableaux périodiques log périodiques échouent.
Souvent, les LPDA sont conçus avec un point d’alimentation de 200Ω qui garantit la bande passante. Cependant, il en résulte le besoin d’un balun transformateur 4: 1 qui à la fois réduit l’efficacité et limite toute puissance d’entrée. La « 100-LOG-750 » a été optimisé par ordinateur pour présenter un point d’alimentation à 50Ω pour permettre une connexion directe au câble coax et ainsi, les limitations de puissance sont largement supprimées.
Pour toutes vos exigences de périodiques, contactez InnovAntennas!
Pour toutes vos exigences de périodiques, contactez InnovAntennas
100-LOG-750 Spécifications:
- Gain typique: 7.5dBi
- Gain de crête: 9,7 dBi – @ 750 MHz
- F / B typique: 20dB +
- Puissance d’entrée (max): 1Kw
- Longueur de la flèche: 1290mm
- Poids: 1,4Kilos
- Survie au vent: 150MPH + / 250KPH +
Contactez-nous pour toute question que vous pourriez avoir concernant vos exigences spécifiques ou plages de fréquences que vous souhaitez couvrir.
Une rangée de dipôles périodique périodique de haute qualité de boom-boom court de 100MHz à 750MHz.
Source Innovantennas ICI
