First Sensor AG présente les nouveaux capteurs de débit économiques WBI avec plages de mesure de 200 ml/min et 1 L/min. Outre les capteurs unidirectionnels, la gamme WBI comprend les capteurs bidirectionnels pour la mesure des écoulements dans les deux sens. Ces capteurs numériques offrent un précision élevée sur toute la plage de débit, dans les deux sens. Les valeurs sont fournies sous la forme d’un signal de sortie linéaire sur bus I²C.
Les capteurs de débit massique WBI utilisent un principe de mesure thermique ultra sensible et sont capables de détecter des flux d’air et de gaz les plus faibles. Les capteurs sont alimentés par une tension de 2,7 à 5,5 V. Leur faible consommation électrique fait des capteurs WBI des composants pour appareils alimentés par piles. Leur montage aisé et leur encombrement réduit facilitent la fabrication d’appareils ultra compacts…..La suite de l’article sur Elektor ICI
Nous présentons ici un préamplificateur optimisé couplé à un compteur particulier : un micro-contrôleur qui gère la durée de la mesure et affiche la fréquence des impulsions. L’instrument peut être employé avec différents capteurs pour rayons alpha et gamma. Il convient bien aux mesures de longue durée et à l’analyse d’objets faiblement radioactifs. Le signal des petits échantillons se détache en effet mieux du bruit de fond qu’avec un compteur de Geiger-Müller, car la photodiode est de faibles dimensions…..La suite de l’article d’ELEKTOR ICI
AMPLIFIER TRANSISTOR 1KW BROADBAND AND MORE BLF278 NXP F5MAG
Nicolae Fieraru a continué ses expérimentations et mesures autour du design de Farhan VU2ESE.
Cette fois-çi il s’est attaqué à caractériser le bruit de fond de son Bitx version 3 pour la bande des 40 mètres à l’aide de la ligne d’appareil de laboratoire Rodhe et Schwarz dont il dispose.
Ces tests montre au passage l’excellente sensibilité du Bitx et le silence de sa chaîne de réception.
- Le signal est bien net dans le haut-parleur si l’amplitude est à 0,5µV (-113dBm) et la limite basse (où le signal est nettement couvert par le bruit) est à 0,2µV (-121dBm).
- Le premier transistor de la chaîne de réception HF est un BC547B. Le filtre à quartz a une bande-passante à 3dB de 2,5kHz. Si la bande passante était réduite (pour la télégraphie), la sensibilité s’améliorerait.
SSB Transceiver bande de 40 m BitX40 v3 test de sensibilité de la section du récepteur
J’ai appliqué à l’entrée de signaux RF BitX40 allant de 0.2uv à 1UV et écouté à la sortie audio pour savoir quelle est la limite la plus basse du signal, avant d’être submergé par le bruit. J’estime que le signal est acceptable si elle a au moins 0.5uV. Le premier transistor sur le trajet RF est un BC547B, qui est un transistor de type courant. Il devrait de préférence être d’un type à faible bruit.
Suite de l’article sur le site de XV4Y ICI
HB9IAM Pierre a fait un document sur les mesures qu’il a faites sur un tuner DVB-S Micro M30 – HDMI – USB. Document pdf ICI

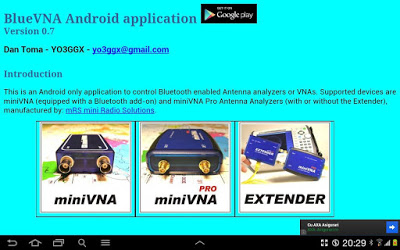

Ceux qui ont en leur possession un des analyseurs MINI VNA, peuvent l’utiliser avec une application gratuite sous Android… Voir la suite de l’article et le lien sur F5IRO ICI
Restauration et compréhension des anciens postes radio TSF
Ce site rassemble des notes et astuces pour la restauration des radios anciennes à tubes électroniques et des éléments de compréhension de leur fonctionnement. La télégraphie sans fil – TSF – est à l’origine des émetteurs et récepteurs radiophoniques qui font l’objet de ce site.
Vous pouvez participer à l’enrichissement de ce site en utilisant la rubrique « Me contacter » en me communiquant des informations, des points de vue, des documents.
Bonne lecture …
Source site Carnets de la TSF ICI
F5KAV NEWS 16/02/2013
Quelques news du R.A.C.C.W, et pas des moindres hi! au menu d’aujourd’hui: de l’art!! ou plutot de la technique à la sauce F5RCT (Bonsang il a de la suite dans les idées notre JM) :
- Projet BIG-ALIM v2.0 F5RCT
- Article en ligne BIG-ALIM v2.0 F5RCT
- Document à télécharger pour la réalisation BIG-ALIM v2.0 (PDF)
- Ajout d’une nouvelle fonctionnalité sur le site F5KAV
- Création de news twitter F5KAV
Commençons par le projet BIG-ALIM en version 2.0 (2013) de F5RCT ; Il y a quelques années, la première version de BIG-ALIM était déjà encrée dans le shack, y compris dans les radio-clubs du 67 dans sa version « Démonstration ». Mais grâce à nos moyens de communications modernes et competences nouvelles au seing de la famille HAM (Eh oui sa a du bon que d’avoir du sang neuf dans les rangs OM) le projet 2.0 de BIG-ALIM a pris une dimension a l’échelle individuelle et départemental, grâce à l’article en ligne ou mieux en PDF (dispo Page9) de F5RCT mis à disposition directement sur le site F5KAV, vous pouvez réaliser vous même une BIG-ALIM chez vous bien au chaud en attendant les jours de printemps hi!
Et voila l’article et le document PDF de BIG-ALIM (rubrique technique et projets): [CLIQUEZ ICI]
MERCI F5RCT pour cette belle réalisation accessible à tous.
– La seconde news est la fonctionnalité de partage d’articles via les réseaux sociaux, pour ceux qui ont envie de partager les articles de F5KAV, vous remarquerez les differentes icônes juste en dessous de la banniere, choisissez sur quel réseau sous souhaitez partager un article et partagez hi!, ces icônes sont visibles sur tout le site, de cette manière vous pouvez partager un article bien précis ou simplement une page.
Source F5KAV ICI
Un des points forts de l’ergonomie du TS-590s c’est qu’il dispose en façade de deux touches PF A et PF B qui peuvent être programmés par l’utilisateur pour accéder directement à des fonctions ou paramètres du menu. Sur le mien, par exemple, PF A permet d’activer une porteuse de 10W pour vérifier le ROS sur une antenne ou régler une boîte d’accord manuelle (ou un amplificateur linéaire le cas échéant) et PF B permet d’accéder aux réglages de l’égaliseur audio DSP afin d’activer le réglage U (utilisateur) que j’ai mis comme un Audio Peak Filter pour faire ressortir la tonalité d’un signal CW dans le bruit.
Source et voir la suite de l’article ICI
Objet du patrimoine national, l’horloge parlante fête ses 80 ans le 14 février 2013 à l’observatoire de Paris, son lieu de naissance. Inventée par Ernest Esclangon en 1933, la machine en est aujourd’hui à sa 4e génération.
Depuis sa fondation en 1667, la question de la mesure du temps est inscrite au cœur des missions de l’observatoire de Paris. Le plan médian de son bâtiment principal est conçu à l’origine pour déterminer le tracé du méridien de Paris : l’alignement du Soleil sur ce tracé donne le midi vrai. En 1891, ce méridien jouera un rôle important dans l’unification de l’heure en France, quand l’heure légale française devient celle du méridien de Paris (ce qui n’est plus le cas aujourd’hui). Ainsi, à la fin du XIXe siècle, avant l’invention de l’horloge parlante, l’observatoire de Paris diffuse l’heure officielle : un agent répondait avec plus ou moins de précision aux nombreuses demandes téléphoniques du public, perturbant le fonctionnement normal de l’observatoire qui ne disposait alors que d’une seule ligne…..Voir la suite de l’article sur Futurasciences ICI
Salle de contrôle du temps légal français à l’observatoire de Paris. © Observatoire de Paris, Syrte
Vous connaissez certainement, au moins de nom, la Kinect de Microsoft, périphérique de détection de mouvements destiné à une console de jeux vidéo pour commander des jeux vidéo sans utiliser de manette.
Le potentiel de cette interface s’est révélé si riche que l’on finit par la rencontrer dans les lieux les plus inattendus comme… le bloc opératoire d’un hôpital !
Une équipe de chercheurs de l’université Purdue aux Etats-Unis vient en effet de développer un système basé sur la Kinect, associée à des algorithmes de leur cru, afin d’assister les chirurgiens en salles d’opération.
Il ne s’agit pas bien sûr de manier les bistouris à leur place mais, dans un premier temps, de permettre par exemple de manipuler les images issues d’une IRM, pendant l’opération d’un patient, grâce à de simples mouvements des mains, détectés bien sûr par la Kinect…..La suite de l’article sur Elektor ICI
L’Octopus Tester est un petit montage simplissime qui, couplé à un oscilloscope, permet de vérifier très rapidement l’état d’une grande variété de composants, surtout en comparant ceux-ci entre eux. J’ai trouvé la trace de cet appareil dans les pages techniques du site du GQRP-Club : Richard Brittingham -W4MCB- y décrit son appareil dont on retrouve ci-dessous une copie d’écran :….La suite de l’article ICI
Son article se trouve ICI.
