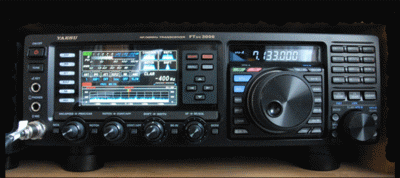

Le dernier transceiver Yaesu FT DX 3000D est désormais en vente en Europe, cependant il vous faudra attendre jusqu’en janvier pour que les premiers appareils approuvés CE soient disponibles…
| Général | |
|---|---|
| Gamme de fréquence RX | 30 kHz – 56 MHz (en fonctionnement) |
| 1,8 à 54 MHz (les performances spécifiées, bandes Amateur uniquement) | |
| Gammes de fréquences TX | 1,8 à 54 MHz (bandes Amateur uniquement) |
| Stabilité de fréquence | ± 0,05 ppm (après 1 minute @ -10 ° C à +50 ° C) |
| Operationg Température | -10 ° C à +50 ° C |
| Modes d’émission | A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), |
| F1B (RTTY), F1D (PAQUET), F2D (PAQUET) | |
| Pas de fréquence | 1/10 Hz (SSB, CW et AM), 100 Hz (FM) |
| 50 Ω, asymétrique | 16,7 à 150 Ω, asymétrique (1,8 – 29,7 MHz) |
| 25 à 100 Ω, asymétrique (50 – 54 MHz) | |
| (Tuner ON, 1,8 à 50 MHz bandes radioamateurs, TX uniquement) | |
| Consommation | Rx (pas de signal) 1,8 A |
| Rx (signal présent) 2,1 A | |
| Tx (100 W) 23 A | |
| Tension d’alimentation | 13,8 V CC ± 10% (masse négative) |
| Dimensions (LxHxP) | 365 x 115 mm x 312 w / o poignée et connecteur |
| Poids (approx.) | 10 kg |
| Émetteur | |
|---|---|
| Puissance de sortie | 5 à 100 watts (CW, LSB, USB, FM, RTTY, PKT) |
| 2-25 watts porteuse AM () | |
| Types de modulation | J3E (SSB): équilibré |
| A3E (AM): bas niveau (stade précoce) | |
| F3E (FM): réactance variable | |
| Écart maximal FM | ± 5,0 kHz / ± 2,5 kHz |
| Rayonnement d’harmonique | Mieux que -60 dB (1,8 à 29,7 MHz bandes Amateur: Harmoniques) |
| Mieux que -50 dB (1,8 à 29,7 MHz amateur: Autres) | |
| Mieux que 65dB-(50 MHz bande amateur) | |
| Suppression porteuse SSB | Au moins 60 dB sous crête |
| Indésirable répression Sideband | Au moins 60 dB sous crête |
| Réponse Audio (SSB) | Pas plus de -6 dB de 300 Hz à 2700 |
| 3ème ordre IMD | -31 DB @ 14 MHz, 100 watts PEP |
| Bande passante | 500 Hz (CW) |
| 3,0 kHz (LSB, USB) | |
| 6,0 kHz (AM) | |
| 16 kHz (FM) | |
| Impédance du microphone | 600 Ω (200 Ω à 10 k |
| Récepteur | |||
|---|---|---|---|
| Type de circuit | Double conversion superhétérodyne | ||
| Fréquences Intermédiaires | MHz/30 9 kHz (24 kHz pour AM / FM) | ||
| Sensibilité | SSB (2,4 kHz, 10 dB S + N / N) | ||
| UV 4 (0,5 – 1,8 MHz, IPO « ON ») | |||
| 12:16 microvolts (1,8 – 30 MHz, RF AMP 2 sur « ON ») | |||
| 0125 microvolts (50 – 54 MHz, RF AMP 2 sur « ON ») | |||
| AM (BW: 6 kHz, 10 dB S + N / N, 30% de modulation à 400 Hz) | |||
| 28 microvolts (0,5 – 1,8 MHz, IPO « ON ») | |||
| 2 UV (1,8 – 30 MHz, RF AMP 2 sur « ON ») | |||
| 1 uV (50 – 54 MHz, RF AMP 2 sur « ON ») | |||
| FM (BW: 15 kHz, 12 dB SINAD) | |||
| 0,5 uV (28 – 30 MHz, RF AMP 2 sur « ON ») | |||
| Microvolts 12h35 (50 – 54 MHz; ARF MP2 « ON ») | |||
| Il n’existe pas de spécification dans les gammes de fréquences qui ne figurent pas. | |||
| Sélectivité (LARGEUR: Center): | Mode | -6 DB | -60 DB |
| CW / RTTY / PKT | 0,5 kHz ou plus | 750 Hz ou moins | |
| SSB | 2,4 kHz ou plus | 3,6 kHz ou moins | |
| AM | 6 kHz ou plus | 15 kHz ou moins | |
| FM | 12 kHz ou plus | 30 kHz ou moins | |
| Rejet d’image | 70 dB ou plus (1,8 à 30 MHz amateurs | ||
| 60 dB ou mieux (50 à 54 MHz amateur) | |||
| Maximale de sortie audio | 2,5 W en 4 Ω avec 10% THD | ||
| Impédance de sortie audio | 4 à 8 Ω (4 Ω nominal) | ||
| Radiation effectuée | Moins de 4 nW | ||
Les spécifications sont sujettes à changement. Dans le but d’améliorations techniques, sans préavis ou obligation, et sont garanties uniquement sur les bandes amateurs
